КС211Г
Стабилитроны КС211Г кремниевые, сплавные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 11 В в диапазоне токов стабилизации 5...33 мА с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С.
Используются для работы в различных радиоэлектронных устройствах широкого применения.

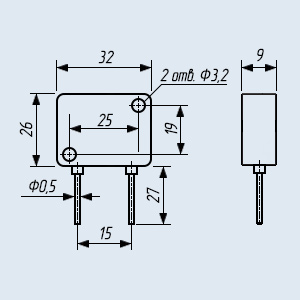

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона и схема соединения электродов с выводами приводится на корпусе.
Масса стабилитрона не более 13 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - ХЫ3.362.000 ТУ.
Основные технические параметры стабилитрона КС211Г:
• Номинальное напряжение стабилизации: 11 В при Iст 10 мА;
• Разброс напряжения стабилизации: 9,9... 12,1 В;
• Температурный коэффициент напряжения стабилизации: 0,01 %/°С;
• Дифференциальное сопротивление стабилитрона : 15 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 5 мА;
• Максимально допустимый ток стабилизации: 33 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,28 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
КС211Г
К - буква, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где К - кремниевый стабилитрон категории качества «ОТК»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
2 - цифра, обозначающая функциональное назначение, где 2 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации от 10 до 100 В;
11 - цифра, указывающая на номинальное напряжение стабилизации - 11 В;
Г - буквы от А до Я определяют последовательность разработки стабилитрона.
Стабилитроны КС211Г кремниевые, сплавные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 11 В в диапазоне токов стабилизации 5...33 мА с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С.
Используются для работы в различных радиоэлектронных устройствах широкого применения.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона и схема соединения электродов с выводами приводится на корпусе.
Масса стабилитрона не более 13 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - ХЫ3.362.000 ТУ.
Основные технические параметры стабилитрона КС211Г:
• Номинальное напряжение стабилизации: 11 В при Iст 10 мА;
• Разброс напряжения стабилизации: 9,9... 12,1 В;
• Температурный коэффициент напряжения стабилизации: 0,01 %/°С;
• Дифференциальное сопротивление стабилитрона : 15 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 5 мА;
• Максимально допустимый ток стабилизации: 33 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,28 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
КС211Г
К - буква, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где К - кремниевый стабилитрон категории качества «ОТК»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
2 - цифра, обозначающая функциональное назначение, где 2 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации от 10 до 100 В;
11 - цифра, указывающая на номинальное напряжение стабилизации - 11 В;
Г - буквы от А до Я определяют последовательность разработки стабилитрона.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики стабилитронов КС211Б, КС211В, КС211Г, КС211Д:
Тип стабилитрона Uст. ном. при Iст. ΔUст. αUст. δUст. rст. Iст. Рmax Тк.max (Тп.) Токр. мин. макс. В мА мВ %/°С % Ом мА мА мВт °С °С КС221Б 11 10 +15 0…0,02 - 15 5 33 280 125 -60…+125 КС221В 11 10 –15 –0,02…0 - 15 5 33 280 125 -60…+125 КС221Г 11 10 ±10 ±0,01 - 15 5 33 280 125 -60…+125 КС221Д 11 10 ±10 ±0,005 - 15 5 33 280 125 -60…+125
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды. -
