КС539Г
Стабилитроны КС539Г кремниевые, диффузионно-сплавные, средней мощности, прецизионные.
Предназначены для использования в качестве источников опорного напряжения 39,0 В с высокими требованиями к стабильности напряжения.
Применяются для работы в радиотехнических и электронных устройствах общего назначения.
Выпускаются в пластмассовом корпусе с однонаправленными гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.

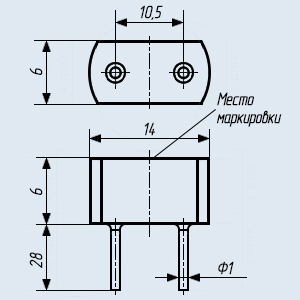

Корпус типа КД-26, масса не более 1,3 г.
Климатическое исполнение - УХЛ, категория размещения - 3.
Категория качества: «ОТК».
Технические условия:
- приемка «1» - ХЫ0.336.000ТУ.
Основные технические параметры стабилитрона КС539Г:
• Номинальное напряжение стабилизации: 39 В при Iст 10 мА;
• Разброс напряжения стабилизации: 37... 41 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 65 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 17 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,72 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С.
Расшифровка маркировки стабилитрона:
КС539Г
К - буква, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где К - кремниевый стабилитрон категории качества «ОТК»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы, ограничители напряжения);
5 - цифра, обозначающая функциональное назначение, где 5 - стабилитроны или стабисторы мощностью от 0,3 до 5 Вт и номинальным напряжением стабилизации от 10 до 100 В;
39 - цифра, указывающая на номинальное напряжение стабилизации - 39 В;
Г - буквы от А до Я определяют последовательность разработки стабилитрона.
Стабилитроны КС539Г кремниевые, диффузионно-сплавные, средней мощности, прецизионные.
Предназначены для использования в качестве источников опорного напряжения 39,0 В с высокими требованиями к стабильности напряжения.
Применяются для работы в радиотехнических и электронных устройствах общего назначения.
Выпускаются в пластмассовом корпусе с однонаправленными гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус типа КД-26, масса не более 1,3 г.
Климатическое исполнение - УХЛ, категория размещения - 3.
Категория качества: «ОТК».
Технические условия:
- приемка «1» - ХЫ0.336.000ТУ.
Основные технические параметры стабилитрона КС539Г:
• Номинальное напряжение стабилизации: 39 В при Iст 10 мА;
• Разброс напряжения стабилизации: 37... 41 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 65 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 17 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,72 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С.
Расшифровка маркировки стабилитрона:
КС539Г
К - буква, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где К - кремниевый стабилитрон категории качества «ОТК»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы, ограничители напряжения);
5 - цифра, обозначающая функциональное назначение, где 5 - стабилитроны или стабисторы мощностью от 0,3 до 5 Вт и номинальным напряжением стабилизации от 10 до 100 В;
39 - цифра, указывающая на номинальное напряжение стабилизации - 39 В;
Г - буквы от А до Я определяют последовательность разработки стабилитрона.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики стабилитронов КС539Г:
Тип стабилитрона Uст. ном. при Iст. ΔUст. αUст. δUст. rст. Iст. Рmax Тк.max (Тп.) Токр. мин. макс. В мА мВ %/°С % Ом мА мА мВт °С °С КС539Г 39 10 - ±0,005 0,5 65 3 17 720 100 -60…+100
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды. -
