КЦ108Б
Артикул:
КЦ108Б
Номенклатурный номер: 60843
КЦ108Б
Купить:
588.00 руб.
Цена с НДС
Спросить о КЦ108Б
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КЦ108Б
Столбы КЦ108Б из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.

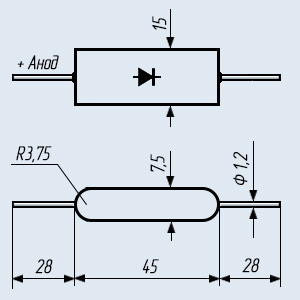

Выпускаются в пластмассовых корпусах с гибкими выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса столбов КЦ108А, КЦ108Б, не более 20 г, КЦ108В не более 25 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» аА0.336.352ТУ.
Расшифровка маркировки выпрямительных столбов:
КЦ108Б
К - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где К - кремниевый выпрямительный столб категории качества «ОТК»;
Ц - буква, определяющая группу или подкласс диодов, где Ц - выпрямительные столбы и блоки;
1 - цифра, определяющая характерные эксплуатационные признаки, где 1 - столбы с постоянным или средним значением прямого тока не более 0,3 А;
08 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию выпрямительных столбов по параметрам.
Столбы КЦ108Б из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.
Выпускаются в пластмассовых корпусах с гибкими выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса столбов КЦ108А, КЦ108Б, не более 20 г, КЦ108В не более 25 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» аА0.336.352ТУ.
Расшифровка маркировки выпрямительных столбов:
КЦ108Б
К - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где К - кремниевый выпрямительный столб категории качества «ОТК»;
Ц - буква, определяющая группу или подкласс диодов, где Ц - выпрямительные столбы и блоки;
1 - цифра, определяющая характерные эксплуатационные признаки, где 1 - столбы с постоянным или средним значением прямого тока не более 0,3 А;
08 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию выпрямительных столбов по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики диодных столбов КЦ108А, КЦ108Б, КЦ108В:
Диодный столб Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Т кВ кВ мА А В/мА мкА кГц мкс °C КЦ108А - 2 100 5 6/180 150 50 0,9 (30) -40...+85 КЦ108Б - 4 100 5 6/180 150 50 0,9 (30) -40...+85 КЦ108В - 6 100 5 10/180 150 50 0,9 (30) -40...+85
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды. -
