КУ104Г
Артикул:
КУ104Г
Номенклатурный номер: 53206
КУ104Г
Купить:
120.00 руб.
Цена с НДС
Спросить о КУ104Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КУ104Г
Тиристоры кремниевые КУ104Г, эпитаксиально-планарные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов малой мощности.
Используются для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.

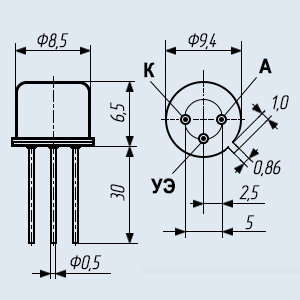

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе тиристора.
Тип корпуса: КТ-2, масса не более 1,2 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.130ТУ.
Основные технические параметры тиристора КУ104Г:
• Максимальное постоянное обратное напряжение: 6 В;
• Максимальное постоянное напряжение в закрытом состоянии: 100 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 3 А;
• Средний импульсный ток в открытом состоянии: 0,1 А;
• Напряжение в открытом состоянии: не более 2 В;
• Неотпирающее постоянное напряжение управления: не менне 1 В;
• Повторяющийся импульсный ток в закрытом состоянии: не менее 0,5 мА;
• Отпирающий постоянный ток управления: не более 15 мА;
• Импульсное отпирающее напряжение управления: не более 2 В;
• Скорость нарастания напряжения в закрытом состоянии: 10 В/мкс;
• Время включения: 0.29 мкс;
• Время выключения: 2,5 мкс;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки незапираемого тиристора:
КУ104Г
К - буква, обозначающая исходный материал, из которого изготовлен тиристор и его категорию качества, где К - кремниевый тиристор категории качества «ОТК»;
У - буква, определяющая подкласс или группу: У - триодные тиристоры;
1 - цифра, указывающая на тип и эксплуатационные характеристики, где цифра 1 - незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
04 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора.
Тиристоры кремниевые КУ104Г, эпитаксиально-планарные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов малой мощности.
Используются для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе тиристора.
Тип корпуса: КТ-2, масса не более 1,2 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.130ТУ.
Основные технические параметры тиристора КУ104Г:
• Максимальное постоянное обратное напряжение: 6 В;
• Максимальное постоянное напряжение в закрытом состоянии: 100 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 3 А;
• Средний импульсный ток в открытом состоянии: 0,1 А;
• Напряжение в открытом состоянии: не более 2 В;
• Неотпирающее постоянное напряжение управления: не менне 1 В;
• Повторяющийся импульсный ток в закрытом состоянии: не менее 0,5 мА;
• Отпирающий постоянный ток управления: не более 15 мА;
• Импульсное отпирающее напряжение управления: не более 2 В;
• Скорость нарастания напряжения в закрытом состоянии: 10 В/мкс;
• Время включения: 0.29 мкс;
• Время выключения: 2,5 мкс;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки незапираемого тиристора:
КУ104Г
К - буква, обозначающая исходный материал, из которого изготовлен тиристор и его категорию качества, где К - кремниевый тиристор категории качества «ОТК»;
У - буква, определяющая подкласс или группу: У - триодные тиристоры;
1 - цифра, указывающая на тип и эксплуатационные характеристики, где цифра 1 - незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
04 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики тиристоров
КУ104А, КУ104Б, КУ104В, КУ104Г:Наименование
тиристораМаксимально допустимые значения параметров при Тп=max Значения параметров при Тп=25°С TС MAX IОС.СР IОС.П UЗС UОБР PОС. СР (duзс/dt)max UОС IУ.ОТ.И UУ.ОТ.И tВКЛ tВЫКЛ IЗС IОБР А А В В Вт В/мкс В мА В мкс мкс мА мА °С КУ104А 0,1 3,0 15 10 0,2 10 2,0 15 2,0 0,29 2,5 0,5 - 85 КУ104Б 0,1 3,0 30 10 0,2 10 2,0 15 2,0 0,29 2,5 0,5 - 85 КУ104В 0,1 3,0 60 10 0,2 10 2,0 15 2,0 0,29 2,5 0,5 - 85 КУ104Г 0,1 3,0 100 10 0,2 10 2,0 15 2,0 0,29 2,5 0,5 - 85
Условные обозначения электрических параметров тиристоров:
• IОС. СР. - Средний ток в открытом состоянии.
• IОС. П. - Повторяющийся импульсный ток в открытом состоянии.
• UЗС. - Постоянное напряжение в закрытом состоянии.
• UОБР. - Постоянное обратное напряжение.
• PОС. СР. - Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) max - Максимальная скорость нарастания напряжения в закрытом состоянии.
• UОС. - Постоянное напряжение в открытом состоянии.
• IУ. ОТ. И. - Отпирающий импульсный ток управления.
• UУ. ОТ. И. - Отпирающее импульсное напряжение управления.
• tВКЛ - Время включения тиристора.
• tВЫКЛ - Время выключения тиристора.
• IЗС. - Постоянный ток в закрытом состоянии.
• IОБР. - Постоянный обратный ток.
• TС. MAX - Максимальная температура окружающей среды. -
