КУ112А
Артикул:
КУ112А
Номенклатурный номер: 53207
КУ112А
Купить:
36.00 руб.
Цена с НДС
Спросить о КУ112А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КУ112А
Тиристоры кремниевые КУ112А, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.
Используются в схемах автоматики электронной аппаратуры общего назначения.
Выпускаются в пластмассовом корпусе с выводами для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе тиристора.

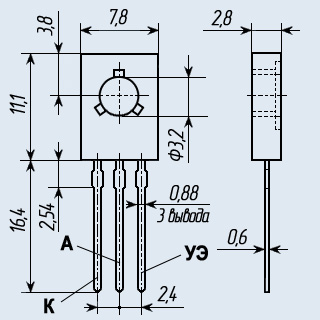

Тип корпуса: КТ-27.
Климатическое исполнение: «УХЛ3.1».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.488ТУ.
Импортный аналог: BR103.
Расшифровка маркировки незапираемого тиристора:
КУ112А
К - буква, обозначающая исходный материал, из которого изготовлен тиристор и его категорию качества, где К - кремниевый тиристор категории качества «ОТК»;
У - буква, определяющая подкласс или группу: У - триодные тиристоры;
1 - цифра, указывающая на тип и эксплуатационные характеристики, где цифра 1 - незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
12 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора.
Тиристоры кремниевые КУ112А, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.
Используются в схемах автоматики электронной аппаратуры общего назначения.
Выпускаются в пластмассовом корпусе с выводами для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе тиристора.
Тип корпуса: КТ-27.
Климатическое исполнение: «УХЛ3.1».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.488ТУ.
Импортный аналог: BR103.
Расшифровка маркировки незапираемого тиристора:
КУ112А
К - буква, обозначающая исходный материал, из которого изготовлен тиристор и его категорию качества, где К - кремниевый тиристор категории качества «ОТК»;
У - буква, определяющая подкласс или группу: У - триодные тиристоры;
1 - цифра, указывающая на тип и эксплуатационные характеристики, где цифра 1 - незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
12 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики тиристоров
КУ112А:Наименование
тиристораМаксимально допустимые значения параметров при Тп=max Значения параметров при Тп=25°С TС MAX IОС.СР IОС.П UЗС UОБР PОС. СР (duзс/dt)max UОС IУ.ОТ UУ.ОТ tВКЛ tВЫКЛ IЗС IОБР А А В В Вт В/мкс В мА В мкс мкс мА мА °С КУ112А 0,32 6,0 30 - 0,75 10 2,4 0,2 0,8 1,2 7 0,01 - 85
Условные обозначения электрических параметров тиристоров:
• IОС. СР. - Средний ток в открытом состоянии.
• IОС. П. - Повторяющийся импульсный ток в открытом состоянии.
• UЗС. - Постоянное напряжение в закрытом состоянии.
• UОБР. - Постоянное обратное напряжение.
• PОС. СР. - Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) max - Максимальная скорость нарастания напряжения в закрытом состоянии.
• UОС. - Постоянное напряжение в открытом состоянии.
• IУ. ОТ. - Отпирающий ток управления.
• UУ. ОТ. - Отпирающее напряжение управления.
• tВКЛ - Время включения тиристора.
• tВЫКЛ - Время выключения тиристора.
• IЗС. - Постоянный ток в закрытом состоянии.
• IОБР. - Постоянный обратный ток.
• TС. MAX - Максимальная температура окружающей среды. -
