КВ101А
Артикул:
КВ101А
Номенклатурный номер: 62306
КВ101А
Купить:
84.00 руб.
Цена с НДС
Спросить о КВ101А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КВ101А
Варикап КВ101А кремниевый, диффузионно-сплавной, подстроечный.
Предназначен для работы в радиокапсулах выносных устройств медицинской аппаратуры.

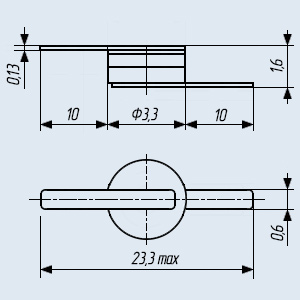

Выпускается в виде таблетки с гибкими выводами.
Тип варикапа указывается на упаковке.
Положительный вывод маркируется черной точкой.
Масса варикапа не более 0,05 г.
Категория качества: «ОТК»
Импортный аналог: PV1505-15.
Основные технические параметры варикапа КВ101А:
• Сд min - Общая емкость минимальная: 200 пФ при Uобр 0,8 В;
• Сд max - Общая емкость максимальная: 240 пФ при Uобр 0,8 В;
• Qв - Добротность варикапа: 150;
• Iобр - Постоянный обратный ток: 1 мкА при Uобр 4 В;
• Uo6p - Постоянное обратное напряжение: 4 В;
• Токр - Рабочий интервал температуры окружающей среды: -5... +55 °С.
Расшифровка маркировки варикапа:
КВ101А
К - буква, обозначающая исходный материал, из которого изготовлен варикап и его категорию качества, где К - кремниевый варикап категории качества «ОТК»;
В - буква, определяющая подкласс или группу, где В - варикапы;
1 - цифра, указывающая на основные функциональные возможности варикапов, где 1 - подстроечные варикапы;
01 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам варикапа.
Варикап КВ101А кремниевый, диффузионно-сплавной, подстроечный.
Предназначен для работы в радиокапсулах выносных устройств медицинской аппаратуры.
Выпускается в виде таблетки с гибкими выводами.
Тип варикапа указывается на упаковке.
Положительный вывод маркируется черной точкой.
Масса варикапа не более 0,05 г.
Категория качества: «ОТК»
Импортный аналог: PV1505-15.
Основные технические параметры варикапа КВ101А:
• Сд min - Общая емкость минимальная: 200 пФ при Uобр 0,8 В;
• Сд max - Общая емкость максимальная: 240 пФ при Uобр 0,8 В;
• Qв - Добротность варикапа: 150;
• Iобр - Постоянный обратный ток: 1 мкА при Uобр 4 В;
• Uo6p - Постоянное обратное напряжение: 4 В;
• Токр - Рабочий интервал температуры окружающей среды: -5... +55 °С.
Расшифровка маркировки варикапа:
КВ101А
К - буква, обозначающая исходный материал, из которого изготовлен варикап и его категорию качества, где К - кремниевый варикап категории качества «ОТК»;
В - буква, определяющая подкласс или группу, где В - варикапы;
1 - цифра, указывающая на основные функциональные возможности варикапов, где 1 - подстроечные варикапы;
01 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам варикапа.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики варикапа КВ101А:
Тип варикапа Значения параметров при Т=25°C Предельные эксплуатационные данные
Cном пФ при (Uобр В) DC Кс при Qв при I обр Uобр max Тк max (Тп) Токр U1 U2 F пФ (В) пФ В В МГц мкА В °C °C КВ101А 200 (0,8) 40 - - - 150 1 1 4 55 -5...+55
Условные обозначения электрических параметров варикапов:
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды. -
