КВС111Б
Артикул:
КВС111Б
Номенклатурный номер: 52205
КВС111Б
Купить:
24.00 руб.
Цена с НДС
Спросить о КВС111Б
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КВС111Б
Варикапные матрицы КВС111Б состоящие из двух кремниевых эпитакснально-планарных варикапов с общим катодом.
Предназначены для применения в схемах перестройки УКВ блоков радиовещательных приемников.

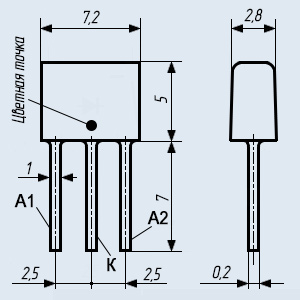

Выпускаются в пластмассовом корпусе с гибкими выводами.
Маркируются цветной точкой у отрицательного вывода:
- КВС111А - не маркируются;
- КВС111Б - оранжевой;
- КВС111В - белой;
- КВС111Г - зелёной.
Масса сборки не более 0,2 г.
Климатическое исполнение: «УХЛ3.1».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - аА0.336.766ТУ.
Импортный аналог: BB104.
Основные технические параметры варикапа КВС111Б:
• Сд min - Общая емкость минимальная: 29,7 пФ при Uобр 4 В;
• Сд max - Общая емкость максимальная: 36,3 пФ при Uобр 4 В;
• Qв - Добротность варикапа: 150;
• Iобр - Постоянный обратный ток: 1 мкА при Uобр 30 В;
• Uo6p - Постоянное обратное напряжение: 30 В;
• Токр - Рабочий интервал температуры окружающей среды: -40... +100 °С.
Расшифровка маркировки варикапа:
КВС111Б
К - буква, обозначающая исходный материал, из которого изготовлен варикап и его категорию качества, где К - кремниевый варикап категории качества «ОТК»;
В - буква, определяющая подкласс или группу, где В - варикапы;
С - для обозначения сборок - наборов в общем корпусе однотипных приборов, не соединённых электрически или соединённых одноименными выводами;
1 - цифра, указывающая на основные функциональные возможности варикапов, где 1 - подстроечные варикапы;
11 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам варикапа.
Варикапные матрицы КВС111Б состоящие из двух кремниевых эпитакснально-планарных варикапов с общим катодом.
Предназначены для применения в схемах перестройки УКВ блоков радиовещательных приемников.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Маркируются цветной точкой у отрицательного вывода:
- КВС111А - не маркируются;
- КВС111Б - оранжевой;
- КВС111В - белой;
- КВС111Г - зелёной.
Масса сборки не более 0,2 г.
Климатическое исполнение: «УХЛ3.1».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - аА0.336.766ТУ.
Импортный аналог: BB104.
Основные технические параметры варикапа КВС111Б:
• Сд min - Общая емкость минимальная: 29,7 пФ при Uобр 4 В;
• Сд max - Общая емкость максимальная: 36,3 пФ при Uобр 4 В;
• Qв - Добротность варикапа: 150;
• Iобр - Постоянный обратный ток: 1 мкА при Uобр 30 В;
• Uo6p - Постоянное обратное напряжение: 30 В;
• Токр - Рабочий интервал температуры окружающей среды: -40... +100 °С.
Расшифровка маркировки варикапа:
КВС111Б
К - буква, обозначающая исходный материал, из которого изготовлен варикап и его категорию качества, где К - кремниевый варикап категории качества «ОТК»;
В - буква, определяющая подкласс или группу, где В - варикапы;
С - для обозначения сборок - наборов в общем корпусе однотипных приборов, не соединённых электрически или соединённых одноименными выводами;
1 - цифра, указывающая на основные функциональные возможности варикапов, где 1 - подстроечные варикапы;
11 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам варикапа.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики варикапов КВС111А, КВС111Б:
Тип варикапа Значения параметров при Т=25°C Предельные эксплуатационные данные
Cном пФ при (Uобр В) DC Кс при Qв при I обр Uобр max Тк max (Тп) Токр U1 U2 F пФ (В) пФ В В МГц мкА В °C °C КВС111А 33,0 (4) 3,3 2,1 4 30 200 50 1 30 100 -40...+100 КВС111Б 33,0 (4) 3,3 2,1 4 30 150 50 1 30 100 -40...+100
Условные обозначения электрических параметров варикапов:
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды. -
