РЭК61В РВИМ.647611.008-12
Артикул:
РЭК61В РВИМ.647611.008-12
Номенклатурный номер: 83045
РЭК61В РВИМ.647611.008-12
Купить:
3 600.00 руб.
Цена с НДС
Спросить о РЭК61В РВИМ.647611.008-12
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
РЭК61В РВИМ.647611.008-12
РелеРЭК61В РВИМ.647611.008-12 электромагнитное сверхминиатюрное слаботочное, неполяризованное, одностабильное, управляемое постоянным током, с двумя переключающими контактами, для поверхностного монтажа.
Предназначены для коммутации электрических цепей постоянного и переменного тока.
Реле РЭК61В используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 1 А при напряжении до 120 В в зависимости от режима коммутации.
Рабочее напряжение, В - 4, 5, 6, 12, 18, 27.
Сопротивление обмотки, Ом - 36, 65, 145, 270, 800, 1900.

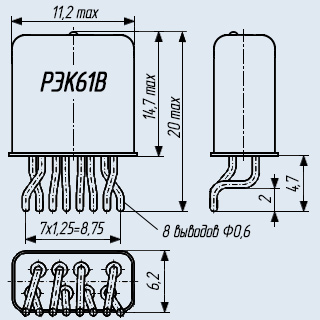

Тип корпуса - металлический, герметичный, сверхминиатюрный, для поверхностного монтажа.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК61В в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.008ТУ;
- для реле с приёмкой «5» РВИМ.647611.008ТУ;
- для реле с приёмкой «9» РВИМ.647611.008ТУ, ОСТ В 4.450.019-91.
Расшифровка условного обозначения:
РЭК61В РВИМ.647611.008-12
РЭК - реле электромагнитное слаботочное низкочастотное;
61 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.008-12 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей.
РелеРЭК61В РВИМ.647611.008-12 электромагнитное сверхминиатюрное слаботочное, неполяризованное, одностабильное, управляемое постоянным током, с двумя переключающими контактами, для поверхностного монтажа.
Предназначены для коммутации электрических цепей постоянного и переменного тока.
Реле РЭК61В используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 1 А при напряжении до 120 В в зависимости от режима коммутации.
Рабочее напряжение, В - 4, 5, 6, 12, 18, 27.
Сопротивление обмотки, Ом - 36, 65, 145, 270, 800, 1900.
Тип корпуса - металлический, герметичный, сверхминиатюрный, для поверхностного монтажа.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК61В в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.008ТУ;
- для реле с приёмкой «5» РВИМ.647611.008ТУ;
- для реле с приёмкой «9» РВИМ.647611.008ТУ, ОСТ В 4.450.019-91.
Расшифровка условного обозначения:
РЭК61В РВИМ.647611.008-12
РЭК - реле электромагнитное слаботочное низкочастотное;
61 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.008-12 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики реле РЭК-61, РЭК61В:
Технические характеристики Значение
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:1000 Электрическая прочность изоляции между токоведущими цепями, В: 200 Электрическая прочность изоляции между токоведущими цепями и корпусом, В: 300 Вибрационные нагрузки:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
3000
200 (20)Линейное ускорение, м/с2 (g): 750 (75) Механический удар, одиночного действия с ускорением, м/с2 (ударов): 1500 (9) Механический удар, многократного действия с ускорением, м/с2 (ударов): 750 (4000) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 1,33х10-6 до 3,04х105 Рабочая температура окружающей среды, °C: от -60 до +85 Масса реле, г: 3,5 Минимальный срок службы, лет: 15 (25)
Основные электрические параметры реле РЭК-61, РЭК-61В:
Номер паспорта реле
РЭК-61, РЭК-61ВНапряжение питания обмотки Сопротивление обмотки Ток Время Сопротивление контактов Диапазон
коммутациисрабатывания отпускания срабатывания отпускания ток напряжение В Ом мА мА мс мс Ом А В РЭК-61 РВИМ.647611.008 23…34 1520…2020 7,9 1,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-01 16…20 680…920 11,7 2,6 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-02 10…16 230…310 21,0 4,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-03 5…8 55…71,5 48,0 11,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-04 3,5…4,5 32,4…39,6 56,5 13,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-05 4,5…5,5 135…155 22,0 6,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-06 23…34 1520…2020 7,9 1,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-07 16…20 680…920 11,7 2,6 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-08 10…16 230…310 21,0 4,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-09 5…8 55…71,5 48,0 11,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-10 3,5…4,5 32,4…39,6 56,5 13,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61 РВИМ.647611.008-11 4,5…5,5 135…155 22,0 6,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-12 23…34 1520…2020 7,9 1,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-13 16…20 680…920 11,7 2,6 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-14 10…16 230…310 21,0 4,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-15 5…8 55…71,5 48,0 11,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-16 3,5…4,5 32,4…39,6 56,5 13,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-17 4,5…5,5 135…155 22,0 6,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-18 23…34 1520…2020 7,9 1,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-19 16…20 680…920 11,7 2,6 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-20 10…16 230…310 21,0 4,8 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-21 5…8 55…71,5 48,0 11,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-22 3,5…4,5 32,4…39,6 56,5 13,0 3,5 1,5 0,5 10-6...1,0 0,05…120 РЭК-61В РВИМ.647611.008-23 4,5…5,5 135…155 22,0 6,0 3,5 1,5 0,5 10-6...1,0 0,05…120 -
