РЭК93 РВИМ.647611.016
Артикул:
РЭК93 РВИМ.647611.016
Номенклатурный номер: 60507
РЭК93 РВИМ.647611.016
Купить:
1 740.00 руб.
Цена с НДС
Спросить о РЭК93 РВИМ.647611.016
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
РЭК93 РВИМ.647611.016
Реле РЭК93 РВИМ.647611.016 электромагнитное малогабаритное, слаботочное, низкочастотное, неполяризованное, одностабильное, управляемое постоянным током.
Выпускаются со штыревыми выводами для навесного монтажа и с четырьмя переключающими контактами.
Предназначены для коммутации электрических цепей постоянного тока и переменного тока.
Реле РЭК93 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 1,0 А при напряжении до 127 В в зависимости от режима коммутации.
Время срабатывания/возврата, мс - 8/7.
Рабочее напряжение, В - 6, 12, 24, 27.
Сопротивление обмотки, Ом - 42, 160, 500, 600.
Изготавливаются в двух конструктивных исполнениях:
- с фланцем;
- без фланца.
Тип корпуса - металлический, герметичный, малогабаритный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК93 в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 25 лет.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.016ТУ;
- для реле с приёмкой «5» РВИМ.647611.016ТУ.
Расшифровка условного обозначения:
РЭК93 РВИМ.647611.016
РЭК - реле электромагнитное слаботочное низкочастотное;
93 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.016 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
Реле РЭК93 РВИМ.647611.016 электромагнитное малогабаритное, слаботочное, низкочастотное, неполяризованное, одностабильное, управляемое постоянным током.
Выпускаются со штыревыми выводами для навесного монтажа и с четырьмя переключающими контактами.
Предназначены для коммутации электрических цепей постоянного тока и переменного тока.
Реле РЭК93 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 1,0 А при напряжении до 127 В в зависимости от режима коммутации.
Время срабатывания/возврата, мс - 8/7.
Рабочее напряжение, В - 6, 12, 24, 27.
Сопротивление обмотки, Ом - 42, 160, 500, 600.

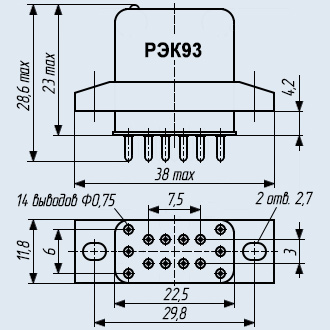

Изготавливаются в двух конструктивных исполнениях:
- с фланцем;
- без фланца.
Тип корпуса - металлический, герметичный, малогабаритный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК93 в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 25 лет.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.016ТУ;
- для реле с приёмкой «5» РВИМ.647611.016ТУ.
Расшифровка условного обозначения:
РЭК93 РВИМ.647611.016
РЭК - реле электромагнитное слаботочное низкочастотное;
93 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.016 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики реле РЭК-93, РЭК-93В:
Технические характеристики Значение
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:1000 Электрическая прочность изоляции между токоведущими цепями, В: 500 Электрическая прочность изоляции между токоведущими цепями и корпусом, В: 500 Вибрационные нагрузки:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
3000
200 (20)Линейное ускорение, м/с2 (g): 750 (75) Механический удар, одиночного действия с ускорением, м/с2 (ударов): 5000 (9) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 1,33х10-6 до 3,04х105 Рабочая температура окружающей среды, °C: от -65 до +125 Масса реле, не более, г: 21,0 Минимальный срок службы, лет: 25
Основные электрические параметры реле РЭК-93, РЭК-93В:
Номер паспорта реле
РЭК-93, РЭК-93ВКоличество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутациисрабатыв. отпускания срабатыв. отпускания ток напряжение В Ом В В мс мс Ом А В РЭК-93 РВИМ.647611.016 4П 24,3…29,7 600 ±60 14,0 2,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-01 4П 24,3…29,7 600 ±60 14,0 2,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-02 4П 21,6…26,4 500 ±50 12,5 1,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-03 4П 21,6…26,4 500 ±50 12,5 1,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-04 4П 10,8…13,2 160 ±16 6,5 0,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-05 4П 10,8…13,2 160 ±16 6,5 0,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-06 4П 5,4…6,6 42 ±4,2 3,5 0,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93 РВИМ.647611.016-07 4П 5,4…6,6 42 ±4,2 3,5 0,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-08 4П 24,3…29,7 600 ±60 14,0 2,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-09 4П 24,3…29,7 600 ±60 14,0 2,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-10 4П 21,6…26,4 500 ±50 12,5 1,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-11 4П 21,6…26,4 500 ±50 12,5 1,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-12 4П 10,8…13,2 160 ±16 6,5 0,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-13 4П 10,8…13,2 160 ±16 6,5 0,8 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-14 4П 5,4…6,6 42 ±4,2 3,5 0,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 РЭК-93В РВИМ.647611.016-15 4П 5,4…6,6 42 ±4,2 3,5 0,5 8,0 7,0 <0,1 5x10-6…2,0 0,05…127 -
