РЭК94В РВИМ.647611.012-37
Артикул:
РЭК94В РВИМ.647611.012-37
Номенклатурный номер: 83539
РЭК94В РВИМ.647611.012-37
Купить:
5 940.00 руб.
Цена с НДС
Спросить о РЭК94В РВИМ.647611.012-37
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
РЭК94В РВИМ.647611.012-37
Реле РЭК94В РВИМ.647611.012-37 электромагнитное малогабаритное, слаботочное, низкочастотное, неполяризованное, одностабильное, управляемое постоянным током.

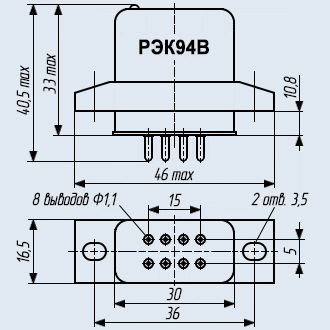

Выпускаются со штыревыми выводами для навесного монтажа, с двумя переключающими контактами и фланцем.
В реле встроены элементы для ограничения амплитуды ЭДС самоиндукции.
Предназначены для коммутации электрических цепей постоянного тока и переменного тока.
Реле РЭК94В используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 3,0 А при напряжении до 220 В в зависимости от режима коммутации.
Рабочее напряжение, В - 6, 12, 27, 60.
Тип корпуса - металлический, герметичный, малогабаритный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК94В в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.012ТУ;
- для реле с приёмкой «5» РВИМ.647611.012ТУ.
Расшифровка условного обозначения:
РЭК94В РВИМ.647611.012-37
РЭК - реле электромагнитное слаботочное низкочастотное;
94 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.012-37 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
Реле РЭК94В РВИМ.647611.012-37 электромагнитное малогабаритное, слаботочное, низкочастотное, неполяризованное, одностабильное, управляемое постоянным током.
Выпускаются со штыревыми выводами для навесного монтажа, с двумя переключающими контактами и фланцем.
В реле встроены элементы для ограничения амплитуды ЭДС самоиндукции.
Предназначены для коммутации электрических цепей постоянного тока и переменного тока.
Реле РЭК94В используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутируют токи до 3,0 А при напряжении до 220 В в зависимости от режима коммутации.
Рабочее напряжение, В - 6, 12, 27, 60.
Тип корпуса - металлический, герметичный, малогабаритный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭК94В в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» РВИМ.647611.012ТУ;
- для реле с приёмкой «5» РВИМ.647611.012ТУ.
Расшифровка условного обозначения:
РЭК94В РВИМ.647611.012-37
РЭК - реле электромагнитное слаботочное низкочастотное;
94 - порядковый номер разработки;
В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
РВИМ.647611.012-37 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики реле РЭК-94, РЭК-94В:
Технические характеристики Значение
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:1000 Электрическая прочность изоляции между токоведущими цепями, В: 500 Электрическая прочность изоляции между токоведущими цепями и корпусом, В: 500 Вибрационные нагрузки:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
2000
100 (10)Линейное ускорение, м/с2 (g): 500 (50) Механический удар, одиночного действия с ускорением, м/с2 (ударов): 5000 (3) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 666 до 3,04х105 Рабочая температура окружающей среды, °C: от -60 до +85 Масса реле, не более, г: 55,0 Минимальный срок службы, лет: 20
Основные электрические параметры реле РЭК-94, РЭК-94В:
Номер паспорта реле
РЭК-94, РЭК-94ВКоличество групп контактов Напряжение
питания обмоткиСопротивление обмотки Напряжение срабатывания Ток отпускания Время Сопротивление контактов Диапазон
коммутациисрабатыв. отпускания ток напряжение В Ом В мА мс мс Ом А В РЭК-94 РВИМ.647611.012 2П 12 82 ±8 5,5 9,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-01 2П 27 430 ±43 12,5 4,0 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-02 2П 60 1050 ±150 19,5 2,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-03 2П 12 140 ±14 5,8 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-04 2П 27 1100 ±110 15,5 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-05 2П 60 3500 ±525 32,0 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-06 2П 12 240 ±24 8,3 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-07 2П 27 1200 ±120 18,0 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-08 2П 60 3600 ±600 34,5 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-10 2П 12 82 ±8 5,5 9,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-11 2П 27 430 ±43 12,5 4,0 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-12 2П 60 1050 ±150 19,5 2,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-13 2П 12 140 ±14 5,8 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-14 2П 27 1100 ±110 15,5 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-15 2П 60 3500 ±525 32,0 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-16 2П 12 240 ±24 8,3 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-17 2П 27 1200 ±120 18,0 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94 РВИМ.647611.012-18 2П 60 3600 ±600 34,5 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-20 2П 12 82 ±8 5,5 9,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-21 2П 27 430 ±43 12,5 4,0 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-22 2П 60 1050 ±150 19,5 2,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-23 2П 12 140 ±14 5,8 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-24 2П 27 1100 ±110 15,5 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-25 2П 60 3500 ±525 32,0 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-26 2П 12 240 ±24 8,3 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-27 2П 27 1200 ±120 18,0 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-28 2П 60 3600 ±600 34,5 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-30 2П 12 82 ±8 5,5 9,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-31 2П 27 430 ±43 12,5 4,0 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-32 2П 60 1050 ±150 19,5 2,5 15,0 20,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-33 2П 12 140 ±14 5,8 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-34 2П 27 1100 ±110 15,5 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-35 2П 60 3500 ±525 32,0 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-36 2П 12 240 ±24 8,3 5,3 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-37 2П 27 1200 ±120 18,0 1,5 15,0 28,0 <0,5 10-6…3,0 0,05...220 РЭК-94В РВИМ.647611.012-38 2П 60 3600 ±600 34,5 1,0 15,0 28,0 <0,5 10-6…3,0 0,05...220 -
