РПС47 РС4.520.764-02
Артикул:
РПС47 РС4.520.764-02
Номенклатурный номер: 73630
РПС47 РС4.520.764-02
Купить:
6 240.00 руб.
Цена с НДС
Спросить о РПС47 РС4.520.764-02
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
РПС47 РС4.520.764-02
Реле РПС47 РС4.520.764-02 электромагнитные слаботочные низкочастотные, поляризованные, двустабильные, с четырьмя переключающими контактами.
Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РПС47 используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения.
- Время срабатывания, мс - 5.
- Коммутируемый ток, А - 5х10-6 - 1,5.
- Коммутируемое напряжение, В, постоянное/переменное - 0,05-36/60.
- Номинальное рабочее напряжение управления, В - 15; 24; 27.
- Номинальное сопротивление обмотки, Ом - 200, 400, 740.
Виды исполнения реле:
- УХЛ умеренно-холодное РПС47;
- Т (В) всеклиматическое и тропическое РПС47-Т;
- для эксплуатации в специальной газовой среде.

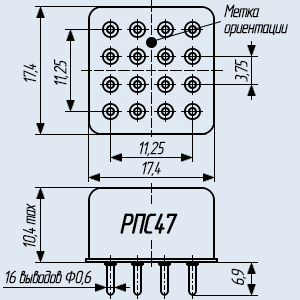

Тип корпуса - металлостеклянный, герметичный.
Минимальный срок службы и срок сохраняемости реле РПС47 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Категория качества: «ОТК» «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» ЯЛ0.452.093ТУ;
- для реле с приёмкой «5» ЯЛ0.452.093ТУ;
- для реле с приёмкой «9» ЯЛ0.452.093ТУ, ОСТ В 4.450.019-91.
Расшифровка условного обозначения:
РПС47 РС4.520.764-02
РПС - реле поляризованное слаботочное низкочастотное;
47 - порядковый номер разработки;
Т - климатическое исполнение: Т - тропическое (всеклиматическое), УХЛ - не указывается;
РС4.520.764-02 - исполнение (паспорт) реле в зависимости от электрических параметров, конструктивных особенностей и климатического исполнения.
Реле РПС47 РС4.520.764-02 электромагнитные слаботочные низкочастотные, поляризованные, двустабильные, с четырьмя переключающими контактами.
Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РПС47 используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения.
- Время срабатывания, мс - 5.
- Коммутируемый ток, А - 5х10-6 - 1,5.
- Коммутируемое напряжение, В, постоянное/переменное - 0,05-36/60.
- Номинальное рабочее напряжение управления, В - 15; 24; 27.
- Номинальное сопротивление обмотки, Ом - 200, 400, 740.
Виды исполнения реле:
- УХЛ умеренно-холодное РПС47;
- Т (В) всеклиматическое и тропическое РПС47-Т;
- для эксплуатации в специальной газовой среде.
Тип корпуса - металлостеклянный, герметичный.
Минимальный срок службы и срок сохраняемости реле РПС47 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Категория качества: «ОТК» «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» ЯЛ0.452.093ТУ;
- для реле с приёмкой «5» ЯЛ0.452.093ТУ;
- для реле с приёмкой «9» ЯЛ0.452.093ТУ, ОСТ В 4.450.019-91.
Расшифровка условного обозначения:
РПС47 РС4.520.764-02
РПС - реле поляризованное слаботочное низкочастотное;
47 - порядковый номер разработки;
Т - климатическое исполнение: Т - тропическое (всеклиматическое), УХЛ - не указывается;
РС4.520.764-02 - исполнение (паспорт) реле в зависимости от электрических параметров, конструктивных особенностей и климатического исполнения.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики реле РПС-47:
Технические характеристики Значение
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:
- в нормальных климатических условиях:
- в условиях повышенной влажности:
- при максимальной температуре:
200
10
20Электрическая прочность изоляции между токоведущими цепями, В: 200 Электрическая прочность изоляции между токоведущими цепями и корпусом, В: 200 Вибрационные нагрузки:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
5000
100 (10)Механический удар, одиночного действия с ускорением, м/с2 (ударов): 1500 (3) Механический удар, многократного действия с ускорением, м/с2 (ударов): 400 (10000) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 1,33х10-6 до 2,97х105 Рабочая температура окружающей среды, °C: от -60 до +125 Масса реле, г: 12,0 Минимальный срок службы, лет: 12
Основные электрические параметры реле РПС-47:
Номер паспорта реле
РПС-47Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутациисрабатывания отпускания срабатывания отпускания ток напряжение В Ом В В мс мс Ом А В РПС-47 РС4.520.764 4П 13,5…16,5 160…240 5,0…8,2 - <5,0 - 0,25 5x10-6…1,5 0,05…60 РПС-47 РС4.520.764-01 4П 21,6…26,4 320…480 7,2…12,2 - <5,0 - 0,25 5x10-6…1,5 0,05…60 РПС-47 РС4.520.764-02 4П 24…30 592…888 9,0…15,0 - <5,0 - 0,25 5x10-6…1,5 0,05…60 -
