0.71ЭВ-0.4-1-4215

0.71ЭВ-0.4-1-4215
Электровентилятор 0.71ЭВ-0.4-1-4215 осевой, малошумный, малогабаритный на питание от сети постоянного тока напряжением 12 В.
Предназначен для охлаждения и создания необходимого теплового режима узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.
Корпус вентилятора 0.71ЭВ-0.4-1-4215 выполнен из металла, рабочее колесо из пластмассы, армированной стекловолокном.
Режим работы - продолжительный.
Положении в пространстве - любое.
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» - ТУ 3317-012-12058815-2010;
  - приёмка «5» - ОСТ В 16 0.539.099-96.

Основные технические и эксплуатационные характеристики вентилятора 0.71ЭВ-0.4-1-4215:
• Напряжение питания, В ...... 12
• Род тока ......  постоянный
• Номинальная производительность, м3/ч ...... 36
• Полное давление при номинальной производительности, Па ...... 10
• Потребляемый ток, А ...... 0,2
• Частота вращения, об/мин ...... 2500
• Средний уровень звука, дБА ...... 40
• Температура окружающей среды, °С ...... -40...+70
• Гарантийная наработка, ч ...... 10000

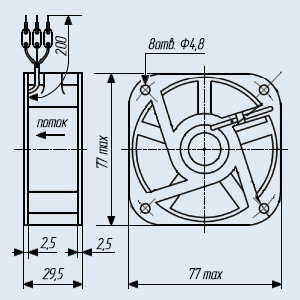

• Габаритные размеры, мм ...... 77х29,5
• Масса, кг ...... 0,3

Расшифровка маркировки электровентилятора:
0.71ЭВ-0.4-1-4215
0.71 - диаметр рабочего колеса в дециметрах, дм;
ЭВ - тип электровентилятора ЭВ - осевой;
0.4 - номинальная производительность, м3/ч (х 100);
1 - полное давление, кгс/м2;
4 - питание от сети постоянного тока;
2 - частота вращения:
   - 1 - до 2000 об/мин;
   - 2 - до 3000 об/мин;
   - 3 - до 4000 об/мин;
   - 4 - до 5000 об/мин;
   - 5 - до 8000 об/мин;
   - 6 - до 12000 об/мин;
   - 9 - до 30000 об/мин.
1 - величина питающего напряжения:
   - 1 - 12 В;
   - 2 - 24 или 27 В;
   - 4 - 110 или 115 В;
   - 5 - 127 В;
   - 6 - 200 В;
   - 7 - 220 В;
   - 8 - 380 В.
5 - конструктивное исполнение:
   - 0 - основная схема (одно рабочее колесо);
   - 1 - аэродинамическая схема (два рабочих колеса);
   - 5 - со встроенным блоком управления.
