6Н6П - двойной малогабаритный триод

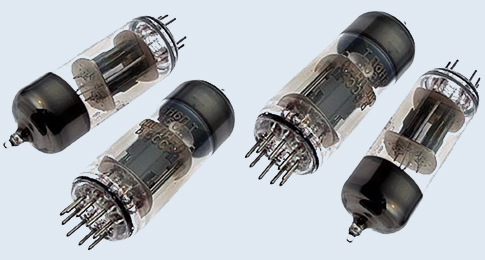

Рис 1. Внешний вид лампы 6Н6П.

6Н6П - миниатюрный двойной триод с раздельными подогревными катодами в стеклянном пальчиковом исполнении.
Представляет собой электронную лампу, содержащую два отдельных триода в едином корпусе.
Предназначена для усиления напряжения низкой частоты.
Обеспечивает высокий уровень качества звучания и применяется в радиотехнических устройствах общего и специального назначения.

Работа миниатюрного двойного триода основана на явлении термоэлектронной эмиссии.
Электроны испускаются разогретым катодом и притягиваются анодом под действием положительного потенциала.
Регулируя потенциал на сетке, можно управлять числом электронов, достигающих анода, тем самым изменяя величину выходного сигнала.

Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.

Габаритные размеры двойного триода 6Н6П:
  ● высота лампы - 72 мм;
  ● диаметр лампы - 22,5 мм.
Масса не более 20 г.
Наработка не менее 3000 ч.
Зарубежный аналог лампы 6Н6П: E182CC, 7119, 5786WA, 6BX7GT, 6BL7GT, 6DN7.
Технические условия: 3.301.011ТУ.

Рис 2. Габаритные и присоединительные размеры триода 6Н6П.

Применение и области использования

Звуковая техника
Наиболее распространённым применением миниатюрных двойных триодов является использование в бытовой и студийной аудиотехнике. Благодаря своим уникальным свойствам, они позволяют получить качественное звучание с минимальными искажениями.
Телекоммуникационная отрасль
Эти лампы используются в профессиональных коммуникационных системах, обеспечивая стабильную работу в каскадах предварительного и промежуточного усиления НЧ‑сигналов. Особенно ценится их способность работать в широком диапазоне температур и условий окружающей среды.
Военное и специальное оборудование
В военных целях миниатюрные двойные триоды применяются в радиоприёмных устройствах, средствах связи, усилителях низкой частоты и системах контроля. Их повышенный ресурс и устойчивость к механическим повреждениям делает их незаменимыми компонентами в экстремальных условиях эксплуатации.

Расшифровка условного обозначения двойного триода:

6Н6П
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
Н - буква, определяющая тип лампы: Н - двойной триод;
6 - число порядкового номера разработки данного типа лампы;
П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.

Основные технические характеристики двойного малогабаритного триода 6Н6П:

Номинальные электрические данные (для каждого триода)
Напряжение накала, В	6.3
Напряжение на аноде, В	120
Напряжение на сетке, В	-2
Ток накала, А	750 +-50
Ток в цепи анода, мА	30 +-10
Крутизна характеристики, мА/В	11 +-3
Крутизна характеристики при напряжении накала 5.7 В, мА/В	не менее 7
Коэффициент усиления	20 +-4
Междуэлектродные емкости
Входная каждого триода, пФ	4,5
Выходная каждого триода, пФ	не более 2,4
Проходная каждого триода, пФ	не более 3,7
Между анодами, пФ	не более 0,12
Катод-подогреватель, пФ	не более 9
Предельно допустимые электрические величины (для каждого триода)
Наибольшее напряжение накала, В	7.0
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	300
Наибольшая мощность, рассеиваемая на аноде, Вт	4.8
Наибольшая мощность, рассеиваемая двумя анодами, Вт	8
Наибольшее постоянное напряжение между катодом и подогревателем, В	200
Наибольший ток в цепи катода, мА	45
