Транзисторы КТ815 кремниевые, усилительные, биполярные, структуры n-p-n

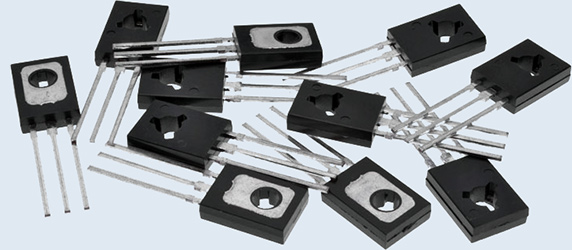

Рис.1 Внешний вид транзисторов КТ815А, КТ815Б, КТ815В, КТ815Г.

Транзисторы КТ815 кремниевые эпитаксиально-планарные биполярные структуры n-p-n усилительные.
Широко распространены в профессиональной электронике и радиолюбительской практике.
Они были разработаны в Советском Союзе в 1980-е годы и нашли широкое распространение в различных областях электроники благодаря своей доступности и оптимальным техническим характеристикам.
Предназначены для применения в усилителях низкой частоты, операционных и дифференциальных усилителях, преобразователях, импульсных устройствах, блоках и узлах радиоэлектронной аппаратуры общего применения.
Для транзистора КТ815 комплементарной парой является транзистор КТ814 (структура p-n-p).
Вид климатического исполнения: «УХЛ2.1» по ГОСТ 15150-69.
Диапазон рабочих температур от - 60 до + 125°C.
Минимальный срок сохраняемости не менее 12 лет со дня изготовления.
Категория качества: «ОТК».
Технические условия: аА0.336.185ТУ/02.

Корпусное исполнение:

 ●  КТ815 А, Б, В, Г - пластмассовый корпус для объёмного монтажа КТ-27 (ТО-126);
 ●  КТ815 А9, Б9, В9, Г9 - пластмассовый корпус для поверхностного монтажа КТ-89 (DPAK).

Рис.2 Установочные и габаритные размеры транзисторов КТ815.

Производитель: АО "ИНТЕГРАЛ", г. Минск, Республика Беларусь.

Расшифровка маркировки биполярного транзистора:

КТ815А9
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
8 - цифра, обозначающая функциональное назначение, где 8 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц;
15 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
9 - условное обозначение для транзисторов, выпускаемых в корпусах для поверхностного монтажа.

Технические характеристики транзисторов КТ815:

Тип транзистора	Структура	Предельно допустимые электрические режимы						Значения параметров при Тп=25°С								TП max	Т max
		IК max	IК. И. max	UКЭ max	IБ max	UЭБ max	РК max	h21Э	UКЭ нас.	IКБО	IКЭR	f гp.	КШ	СК	СЭ
		А	А	В	В	В	Вт		В	мкА	мкА	МГц	дБ	пФ	пФ	°С	°С
КТ815А	n-p-n	1,5	3	40	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815Б	n-p-n	1,5	3	50	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815В	n-p-n	1,5	3	70	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815Г	n-p-n	1,5	3	100	0,5	5	10,0	>30	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815А9	n-p-n	1,5	3	40	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815Б9	n-p-n	1,5	3	50	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815В9	n-p-n	1,5	3	70	0,5	5	10,0	>40	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125
КТ815Г9	n-p-n	1,5	3	100	0,5	5	10,0	>30	<0,6	<50	<100	>3	-	<60	<75	150	-60…+125

Условные обозначения электрических параметров транзисторов КТ815:

• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭ max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• IБ max - максимально допустимый постоянный ток базы.
• UЭБ max - максимально допустимое постоянное напряжение эмиттер-база.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО - обратный ток коллектора.
• IКЭR - обратный ток коллектор-эмиттер.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость эмиттнрного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
