Магнитоуправляемые герметические контакты (герконы) являются важным элементом современной электроники и автоматизации. Представляет собой элемент электрической цепи, изменяющийся путем механического замыкания или размыкания при воздействии внешнего магнитного поля. Он состоит из контакт-деталей, выполняющих функции участков электрических и магнитных цепей, и герметической оболочки, обеспечивающей защиту от внешних воздействий.
Рис. 1 Внешний вид магнитоуправляемых герметичных контактов (герконов).
Магнитоуправляемые герметические контакты, также известные как герконы, представляют собой устройства, используемые в радиоэлектронной аппаратуре (РЭА).
Герконы применяются в качестве контактных пар реле, выключателей, тумблеров, кнопок, датчиков положения, скорости и ускорения, индикаторов перемещения и распределения сигналов.
Их основное назначение заключается в обеспечении надёжного контакта в условиях агрессивных сред или повышенной влажности.
Герконы могут работать в условиях повышенной влажности и запыленности, в среде активных жидкостей и газов, при значительном изменении температур.
Благодаря герметизации контактов повысилась надёжность коммутации и стабильность сопротивления контактов.
Малые размеры подвижных частей (отсутствие якоря и масленого магнитного сердечника) позволили повысить примерно на порядок максимальную частоту коммутации.
Время срабатывания герконов не превышает 2 мс, а максимальное число срабатывания достигает 109.
В процессе эксплуатации герконы не требуют дополнительной настройки и регулировки.
Существует несколько типов герконов:
● Газонаполненные: внутри контактов находится инертный газ, обеспечивающий изоляцию и защиту от коррозии.● Ртутные: контакты покрыты тонким слоем ртути, что улучшает проводимость и снижает сопротивление.
● Запоминающие: сохраняют состояние после коммутации даже при отсутствии магнитного поля.
По типу контактов различают герконы замыкающие и переключающие, по состоянию поверхности контактов - сухие и жидкостные.
Внутри баллона сухих герконов находятся инертные газы.
Контакты представляют собой ферромагнитные пружины.
Герконы подразделяются также на маломощные (коммутируемая мощность до 60 Вт) и повышенной мощности (до 1000 Вт), низкочастотные и высокочастотные, низковольтные (коммутируемое напряжение до 250 В) и высоковольтные (свыше 250 В), имеются герконы с «памятью» и специальные.
Основные области применения герконов:
● Электроника и автоматизация промышленных процессов.● Радиоэлектронные устройства специального назначения.
● Медицинские приборы и оборудование.
● Транспортные системы и безопасность движения.
● Бытовая техника и электроника.

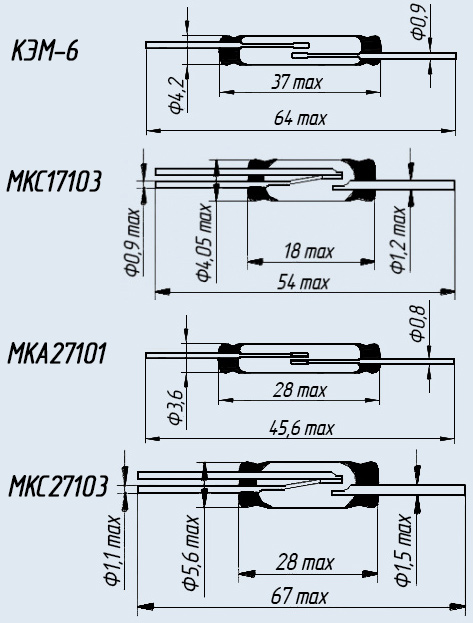

Рис.2 Габаритные и присоединительные размеры некоторых типов магнитоуправляемых герметичных контактов (герконов).
Преимущества герконов:
● Полностью герметизированный металлический контакт.● Полная гальваническая развязка цепей нагрузок и управления.
● Малая мощность управления, низкое электрическое сопротивление, высокое сопротивление изоляции, быстродействие.
● Высокий уровень электрической изоляции.
● Доступность и удобство в эксплуатации.
● Надёжность работы в сложных климатических условиях.
● Невосприимчивы к воздействию радиации.
● Устойчивость к вибрации и механическим нагрузкам.
● Большой срок службы при высокой надежности.
Таблица 1. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕКЛЮЧАЮЩИХ И ИЗМЕРИТЕЛЬНЫХ ГЕРКОНОВ.
| Наименование геркона | МКС-27102 | КЭМ-3 | МКС-15101 | МКА-52181 | МКА-27801 |
|---|---|---|---|---|---|
| Магнитодвижущая сила срабатывания, А | 50...74 | 30...100 | 30...45 | 80 | 30...100 |
| Время срабатывания, мс | 1,5 | 1,5 | 1,5 | 2 | 2 |
| Максимальная коммутируемая мощность, Вт | 30 | 30 | 0,36 | 1,5 | 1 |
| Максимальное коммутируемое напряжение, В | 150 | 127 | 36 | 36 | 300 |
| Максимальный коммутируемый ток, А | 1 | 1 | 0,01 | 0,1 | 0,01 |
| Сопротивление электрических контактов, Ом | 0,15 | 0,3 | 0,15 | 0,08 | 0,1 |
| Максимальная частота коммутаций, Гц | 50 | 100 | 100 | 100 | 50 |
| Температура окружающей среды, °С | -60... + 125 | -60... + 125 | -60... + 125 | -60... + 85 | -60... + 85 |
| Вибрационные нагрузки, диапазон частот, Гц | 1...2000 | 1...2000 | 1...2000 | 1...600 | 5...600 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 | 98 | 245 | 196 | 49 | 98 |
| Диаметр баллона, общая длина, мм | 27/67 | 18/54 | 15/50 | 53/79,5 | 28/52,3 |
Таблица 2. ОСНОВНЫЕ ПАРАМЕТРЫ ЗАМЫКАЮЩИХ ГЕРКОНОВ МИНИАТЮРНОГО И СВЕРХМИНИАТЮРНОГО ТИПОВ.
| Наименование геркона | МУК-МА-1 | КЭМ-2 | МК-16-3 | МК-10-3 | МКА-10113 |
|---|---|---|---|---|---|
| Магнитодвижущая сила срабатывания, А | 35...90 | 21...64 | 35 | 13...40 | 14...25 |
| Время срабатывания, мс | 2 | 1 | 1 | 0,8 | 0,8 |
| Максимальная коммутируемая мощность, Вт | 15 | 7,5 | 0,3 | 3,6 | 1 (ВА) |
| Максимальное коммутируемое напряжение, В | 115 | 180 | 30 | 36 | 36 |
| Максимальный коммутируемый ток, А | 0,5 | 0,25 | 0,01 | 0,1 | 0,1 |
| Сопротивление электрических контактов, Ом | 0,3 | 0,15 | 0,15 | 0,3 | 0,3 |
| Максимальная частота коммутаций, Гц | 100 | 100 | 100 | 10...10 | 100 |
| Температура окружающей среды, °С | -60...+125 | -60...+125 | -45...+70 | -60...+125 | -60...+125 |
| Вибрационные нагрузки, диапазон частот, Гц | 2000 | 1 ...2000 | 1...600 | 3000 | 1...3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 | 196 | 196 | 49 | 98 | 196 |
| Диаметр баллона, общая длина, мм | 21,5/40 | 20/46 | 16/- | 10,5/30,5 | 10/42,5 |
Таблица 3. ОСНОВНЫЕ ПАРАМЕТРЫ ЗАМЫКАЮЩИХ ГЕРКОНОВ СТАНДАРТНОГО И ПРОМЕЖУТОЧНОГО ТИПОВ.
| Наименование геркона | КЭМ-1 | КЭМ-6 | МК-36701 | МКА-27101 |
|---|---|---|---|---|
| Тип геркона | стандартный | стандартный | промежуточный | промежуточный |
| Магнитодвижущая сила срабатывания, А | 55...110 | 38...50 | 50...80 | 30...60 |
| Время срабатывания, мс | 3 | 2 | 2 | 1,5 |
| Максимальная коммутируемая мощность, Вт | 30 | 12 | 21 | 12 |
| Максимальное коммутируемое напряжение, В | 220 | 150 | 100 | 110 |
| Максимальный коммутируемый ток, А | 1 | 0,25 | 0,35 | 0,35 |
| Электрическая прочность, В | 500 | 500 | - | 500 |
| Сопротивление электрических контактов, Ом | 0,08 | 0,1 | 0,07 | 0,12 |
| Максимальная частота коммутаций, Гц | 100 | 20 | 50 | 100 |
| Температура окружающей среды, °С | -60…+125 | -60…+125 | -60…+100 | -60…+100 |
| Вибрационные нагрузки, диапазон частот, Гц | 1…600 | 1…50 | 1…600 | 1…600 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 | 98 | 98 | 98 | 98 |
| Диаметр баллона, общая длина, мм | 50/80 | 36/63,5 | 36/63,5 | 27/45,6 |
Таблица 4. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫСОКОВОЛЬТНЫХ ГЕРКОНОВ И ГЕРКОНОВ ПОВЫШЕННОЙ МОЩНОСТИ.
| Наименование геркона | МКА-52141 | МКА-52142 | МКА-52202 |
|---|---|---|---|
| Тип геркона | высоковольтный | высоковольтный | мощный |
| Магнитодвижущая сила срабатывания, А | 100...200 | 300 | 180...300 |
| Время срабатывания, мс | 3,0 | 3,0 | 8,0 |
| Максимальная коммутируемая мощность, Вт | 50 | 50 | 250 |
| Максимальное коммутируемое напряжение, В | 5000 | 10000 | 380 |
| Максимальный коммутируемый ток, А | 3,0 | 3,0 | 4,0 |
| Электрическая прочность, В | 10000 | 15000 | 800 |
| Сопротивление электрических контактов, Ом | 0,1 | 0,1 | 0,3 |
| Температура окружающей среды, °С | -40…+85 | -60…+100 | -45…+60 |
| Вибрационные нагрузки, диапазон частот, Гц | 1…600 | 1…60 | 1…10 |
| Диаметр баллона, общая длина, мм | 53/5,4/80 | 52/5,5/90 | 52/7,0/0 |
Таблица 5. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЫСОКОЧАСТОТНЫХ ГЕРКОНОВ.
| Наименование геркона | МКА-10501 | МКА-10701 | МК-17 |
|---|---|---|---|
| Тип геркона | высокочастотный | высокочастотный | высокочастотный |
| Магнитодвижущая сила срабатывания, А | 30…80 | 16...35 | 18...45 |
| Максимальная частота коммутаций, Гц | 100 | 100 | 2000 |
| Максимальная коммутируемая мощность, Вт | 7,5 | 5 | 2 |
| Максимальное коммутируемое напряжение, В | 80 | 90 | 10 |
| Полное сопротивление электрических контактов (затухание), Ом | 0,2 | 0,3 | - |
| Емкость между контактами, пФ | 0,6 | 0,3 | 0,2 |
| Температура окружающей среды, °С | -60...+ 100 | -60...+ 100 | -60...+ 125 |
| Вибрационные нагрузки, диапазон частот, Гц | 2000 | 2000 | 5...3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 | 98 | 144 | 196 |
| Длина и диаметр баллона, мм | 20/3,1 | 10/2,3 | 10/1,8 |
| Общая длина с выводами, мм | 45,6 | 40,75 | 25 |
Таблица 6. ОСНОВНЫЕ ПАРАМЕТРЫ ЗАПОМИНАЮЩИХ ГЕРКОНОВ.
| Наименование геркона | МКА-27601 | MKA-2060 |
|---|---|---|
| Тип геркона | запоминающий | запоминающий |
| Мощность импульса управления, Вт | - | 1,2 |
| Длительность импульса управления, мс | 1,0 | 1,0 |
| Максимальная коммутируемая мощность, Вт | 1,5 | 7,5 |
| Максимальный пропускаемый ток, А | 0,35 | 0,25 |
| Максимальное коммутируемое напряжение, В | 110 | 36 |
| Максимальный коммутируемый ток, А | 0,1 | 0,25 |
| Температура окружающей среды, °С | -60...+ 70 | -60...+ 125 |
| Вибрационные нагрузки, диапазон частот, Гц | 1…600 | 1…3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 | 49 | 196 |
| Длина и диаметр баллона, общая длина, мм | 27/3/42 | 20/3/42 |
| Масса геркона, г | 0,6 | 0,5 |
Расшифровка маркировки геркона:
МКА-10104 гр.АМК - магнитоуправляемый контакт;
А - исполнение по характеру коммутации, А - замыкающий;
10 - длина баллона геркона в миллиметрах;
1 - цифра определяющая функциональное назначение геркона:
- 1 - малой и средней мощности;
- 2 - повышенной мощности;
- 3 - мощные;
- 4 - высоковольтные;
- 5 - высокочастотные;
- 6 - с памятью;
- 7 - специальные с повышенной устойчивостью к внешним факторам и характеру нагрузки;
- 8 - измерительные.
04 - порядковый номер разработки;
В - климатическое исполнение «В2.1», отсутствие буквы - климатическое исполнение «УХЛ2.1»;
гр.А - геркон группы «А» по величине магнитодвижущей силы (МДС) срабатывания.
