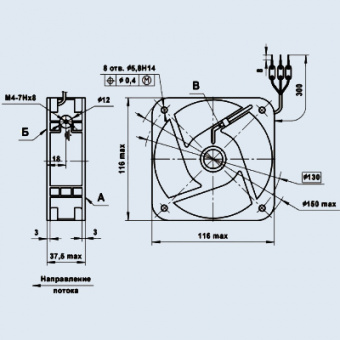

1.1ЭВ-1.4-3-1270

1.1ЭВ-1.4-3-1270
Электровентилятор 1.1ЭВ-1.4-3-1270 осевой, малошумный, малогабаритный на питание от однофазной сети переменного тока частотой 50 Гц и напряжением 220 В.
Предназначен для охлаждения и создания необходимого теплового режима узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.
имеет возможность работы от сети частотой питающего напряжения 60 Гц.
Корпус вентилятора 1.1ЭВ-1.4-3-1270 выполнен из металла, рабочее колесо из пластмассы, армированной стекловолокном.
Режим работы - продолжительный.
Положении в пространстве - любое.
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» - ТУ 3310-002-12058815-2014;
  - приёмка «5» - ИЖБЦ.632552.006ТУ.

Основные технические и эксплуатационные характеристики вентилятора 1.1ЭВ-1.4-3-1270:
• Напряжение питания, В ...... 220
• Частота питающей сети, Гц ...... 50
• Номинальная производительность, м3/ч ...... 140
• Полное давление при номинальной производительности, Па ...... 30
• Номинальная мощность, Вт ...... 17
• Потребляемый ток, А ...... 0,1
• Частота вращения, об/мин ...... 2600
• Средний уровень звука, дБА ...... 45
• Температура окружающей среды, °С ...... -40...+60
• Гарантийная наработка, ч ...... 10000
• Габаритные размеры, мм ...... 116х37,5
• Масса, кг ...... 0,5

Расшифровка маркировки электровентилятора:
1.1ЭВ-1.4-3-1270
1.1 - диаметр рабочего колеса в дециметрах, дм;
ЭВ - тип электровентилятора ЭВ - осевой;
1.4 - номинальная производительность, м3/ч (х 100);
3 - полное давление, кгс/м2;
1 - число фаз питающего напряжения;
2 - частота вращения:
   - 1 - до 2000 об/мин;
   - 2 - до 3000 об/мин;
   - 3 - до 4000 об/мин;
   - 4 - до 5000 об/мин;
   - 5 - до 8000 об/мин;
   - 6 - до 12000 об/мин;
   - 9 - до 30000 об/мин.
7 - величина питающего напряжения:
   - 1 - 12 В;
   - 2 - 24 или 27 В;
   - 4 - 110 или 115 В;
   - 5 - 127 В;
   - 6 - 200 В;
   - 7 - 220 В;
   - 8 - 380 В.
0 - конструктивное исполнение:
   - 0 - основная схема (одно рабочее колесо);
   - 1 - аэродинамическая схема (два рабочих колеса);
   - 5 - со встроенным блоком управления.
