Стабилитроны 1N4728A - 1N4764A кремниевые, планарные для стабилизации напряжения

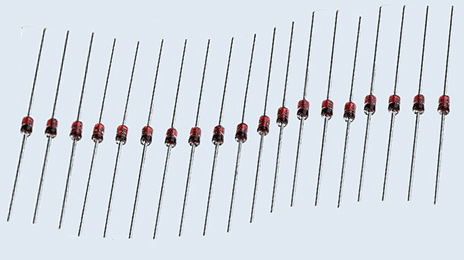

Рис.1 Внешний вид стабилитронов серии 1N4728A - 1N4764A

Стабилитроны серии 1N4728A - 1N4764A кремниевые, планарные, мощностью 1,3 Вт.
Предназначены для стабилизации номинального напряжения от 3,3 до 100 В в диапазоне токов стабилизации до 76 мА.
Обеспечивают стабильное напряжение при изменении тока нагрузки, температуры окружающей среды и других факторов.
Имеют низкий уровень шума и отличные электрические характеристики.
Находят широкое применение в бытовой технике, промышленной автоматике, телекоммуникационном оборудовании, автомобильной электронике и многих других областях.
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип корпуса: DO-41.
Для обозначения полярности стабилитрона используется условная маркировка - кольцевая полоса со стороны катодного вывода.
Масса стабилитронов не более 0,31 г.
Диапазон рабочих температур от -65°C до +155°C.

Рис.2 Установочные и габаритные размеры стабилитронов серии 1N4728A - 1N4764A

Особенности стабилитронов 1N4728A - 1N4764A:

●  Высокая надежность.
●  Высокая допустимая нагрузка по току.
●  Высокое импульсное обратное рассеяние мощности.
●  Низкий ток утечки.
●  Крутая обратная характеристика.
●  Допуск по напряжению стабилизации: ± 5%.
●  Mонтажное положение - любое.

Технические характеристики стабилитрона 1N4728A - 1N4764A:

Наименование стабилитрона	Значения электрических параметров стабилитронов при Tamb = 25 °C									PD	VF	T stg
	Напряжение стабилизации VZ при IZT1	Испытательный ток стабилизации		Максимальный обратный ток утечки, IR при VR		Дифференциальное сопротивление, f=1кГц		IRM	IZM
	NOM.	IZT1	IZT2	IR	VR	ZZT при IZT1	ZZK при IZT2
	В	мА	мА	мкА	В	Ом	Ом	мА	мА	мВт	В	°C
1N4728A	3,3	76,0	1,0	100,0	1,0	10	400	1380	276	1300	1,2	-65…+175
1N4729A	3,6	69,0	1,0	100,0	1,0	10	400	1260	252	1300	1,2	-65…+175
1N4730A	3,9	64,0	1,0	50,0	1,0	9	400	1190	234	1300	1,2	-65…+175
1N4731A	4,3	58,0	1,0	10,0	1,0	9	400	1070	217	1300	1,2	-65…+175
1N4732A	4,7	53,0	1,0	10,0	1,0	8	500	970	193	1300	1,2	-65…+175
1N4733A	5,1	49,0	1,0	10,0	1,0	7	550	890	178	1300	1,2	-65…+175
1N4734A	5,6	45,0	1,0	10,0	2,0	5	600	810	162	1300	1,2	-65…+175
1N4735A	6,2	41,0	1,0	10,0	3,0	2	700	730	146	1300	1,2	-65…+175
1N4736A	6,8	37,0	1,0	10,0	4,0	3,5	700	660	133	1300	1,2	-65…+175
1N4737A	7,5	34,0	0,5	10,0	5,0	4	700	605	121	1300	1,2	-65…+175
1N4738A	8,2	31,0	0,5	10,0	6,0	4,5	700	550	110	1300	1,2	-65…+175
1N4739A	9,1	28,0	0,5	10,0	7,0	5	700	500	100	1300	1,2	-65…+175
1N4740A	10,0	25,0	0,25	10,0	7,6	7	700	454	91	1300	1,2	-65…+175
1N4741A	11,0	23,0	0,25	5,0	8,4	8	700	414	83	1300	1,2	-65…+175
1N4742A	12,0	21,0	0,25	5,0	9,1	9	700	380	76	1300	1,2	-65…+175
1N4743A	13,0	19,0	0,25	5,0	9,9	10	700	344	69	1300	1,2	-65…+175
1N4744A	15,0	17,0	0,25	5,0	11,4	14	700	304	61	1300	1,2	-65…+175
1N4745A	16,0	15,5	0,25	5,0	12,2	16	700	285	57	1300	1,2	-65…+175
1N4746A	18,0	14,0	0,25	5,0	13,7	20	750	250	50	1300	1,2	-65…+175
1N4747A	20,0	12,5	0,25	5,0	15,2	22	750	225	45	1300	1,2	-65…+175
1N4748A	22,0	11,5	0,25	5,0	16,7	23	750	205	41	1300	1,2	-65…+175
1N4749A	24,0	10,5	0,25	5,0	18,2	25	750	190	38	1300	1,2	-65…+175
1N4750A	27,0	9,5	0,25	5,0	20,6	35	750	170	34	1300	1,2	-65…+175
1N4751A	30,0	8,5	0,25	5,0	22,8	40	1000	150	30	1300	1,2	-65…+175
1N4752A	33,0	7,5	0,25	5,0	25,1	45	1000	135	27	1300	1,2	-65…+175
1N4753A	36,0	7,0	0,25	5,0	27,4	50	1000	125	25	1300	1,2	-65…+175
1N4754A	39,0	6,5	0,25	5,0	29,7	60	1000	115	23	1300	1,2	-65…+175
1N4755A	43,0	6,0	0,25	5,0	32,7	70	1500	110	22	1300	1,2	-65…+175
1N4756A	47,0	5,5	0,25	5,0	35,8	80	1500	95	19	1300	1,2	-65…+175
1N4757A	51,0	5,0	0,25	5,0	38,8	95	1500	90	18	1300	1,2	-65…+175
1N4758A	56,0	4,5	0,25	5,0	42,6	110	2000	80	16	1300	1,2	-65…+175
1N4759A	62,0	4,0	0,25	5,0	47,1	125	2000	70	14	1300	1,2	-65…+175
1N4760A	68,0	3,7	0,25	5,0	51,7	150	2000	65	13	1300	1,2	-65…+175
1N4761A	75,0	3,3	0,25	5,0	56,0	175	2000	60	12	1300	1,2	-65…+175
1N4762A	82,0	3,0	0,25	5,0	62,2	200	3000	55	11	1300	1,2	-65…+175
1N4763A	91,0	2,8	0,25	5,0	69,2	250	3000	50	10	1300	1,2	-65…+175
1N4764A	100,0	2,5	0,25	5,0	76,0	350	3000	45	9	1300	1,2	-65…+175

Условные обозначения электрических параметров стабилитронов:

;• V_Z - Напряжение стабилизации стабилитрона.
• I_ZT - Испытательный ток стабилизации стабилитрона.
• I_R - Максимальный обратный ток утечки.
• V_R - Постоянное обратное напряжение.
• Z_ZT - Максимальное дифференциальное сопротивление при испытательном токе IZT1.
• Z_ZK - Максимальное дифференциальное сопротивление при испытательном токе IZT2.
• I_RM - Импульсный ток стабилитрона.
• I_ZM - Нормативный ток стабилитрона.
• P_D - Рассеиваемая мощность стабилитрона.
• V_F - Постоянное прямое напряжение.
• T_stg - Температура окружающей среды.
