К52-19 электролитические объёмно-пористые полярные танталовые конденсаторы

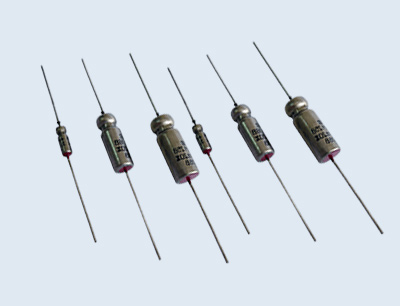

Рис.1 Общий вид электролитических танталовых конденсаторов К52-19.

К52-19 электролитические объёмно-пористые герметизированные полярные танталовые конденсаторы.
Предназначены для работы в цепях постоянного и пульсирующего тока и отличаются высокой ёмкостью при малых габаритах и отличными характеристиками стабильности параметров.
Получили широкое распространение в электронной промышленности, особенно в миниатюрных устройствах и высокоточной технике общего и специального назначения.
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 5У и ОСТ В 11 0026-84 с дополнениями и уточнениями в АЖЯР.673543.005ТУ.
Изготавливаются во всеклиматическом исполнении «В».

Свойства и особенности конденсаторов:
    ● Высокая удельная ёмкость достигается за счёт пористой структуры анода и оксидного слоя, выполняющего роль изолятора.
    ● Широкий диапазон рабочих температур (-40 ... +125°С) делает их пригодными для применения в суровых условиях эксплуатации.
    ● Малые собственные индуктивность и сопротивление способствуют уменьшению паразитных эффектов в высокочастотных цепях.
    ● Длительный срок службы обеспечивается высокой стойкостью к деградации материала и стабильностью параметров.

Конденсаторы К52-19 идеально подходят для:
    ● Фильтрации шумов и стабилизации напряжения в аналоговых и цифровых схемах.
    ● Резервирования заряда в буферных аккумуляторах и накопителях энергии.
    ● Гашения переходных всплесков напряжения в чувствительных участках электронных устройств.
    ● Повышения точности измерений в специализированных средствах диагностики и мониторинга.

Категория качества: «ВП».
    ● Технические условия: АЕЯР.432140.605ТУ.

Рис.2 Габаритные и присоединительные размеры конденсаторов К52-19.

Пример условного обозначения при заказе:
Конденсатор К52-19 100В-150мкФ ±10% АЖЯР.673543.005ТУ.

Основные технические и эксплуатационные характеристики конденсаторов К52-19:
Номинальное напряжение, В:	100; 125; 160; 200
Номинальная ёмкость, мкФ:	1,5…220
Допускаемое отклонение ёмкости (20 °C, 50 Гц), %:	±10; ±20; ±30
Кратковременное перенапряжение в течение 10с, В:	1,15 U ном
Рабочая температура окружающей среды, °C:
- для конденсаторов на номинальное напряжение 100 и 125 В:	от -40 до +125
- для конденсаторов на номинальное напряжение 160 и 200 В:	от -40 до +70

Габаритные размеры и масса конденсаторов К52-19:
Uном, В	100	125	160	200
Cном, мкФ	DxH, мм масса, г
1.5			4.8x18 3.5	4.8x18 3.5
2.2			4.8x18 3.5	4.8x18 3.5
3.3			4.8x18 3.5	4.8x18 3.5
4.7			4.8x18 3.5	6x20 6.5
6.8		4.8x18 3.5	6x20 6.5	6x20 6.5
10		4.8x18 3.5	6x20 6.5	7.5x22 10
15		6x20 6.5	7.5x22 10	7.5x22 10
22	4.8x18 3.5	6x20 6.5	7.5x22 10	9x30 18
33	4.8x18 3.5	7.5x22 10	7.5x22 10	9x30 18
47	6x20 6.5	7.5x22 10	9x30 18	11x32 19.5
68	6x20 6.5	9x30 18	9x30 18	11x32 19.5
100	7.5x22 10	9x30 18	11x32 19.5
150	9x30 18	11x32 19.5
220	11x32 19.5
