11ЛО5В

11ЛО5В
Осциллографическая электронно-лучевая трубка 11ЛО5В однолучевая с электростатической фокусировкой и отклонением луча, жёлто-оранжевого цвета свечения.
Изготавливается с одной ступенью послеускорения с экраном прямоугольной формы, плоской поверхностью и шкалой беспараллаксного отсчета.
ЭЛТ 11ЛО5В предназначена для визуального наблюдения и измерения одноразовых или медленно изменяющихся во времени электрических процессов в радиоэлектронных устройствах общего и специального назначения.
Отклонение луча - электростатическое.
Экран жёлто-оранжевого свечения с длительным жёлтым послесвечением.
Размер рабочей части экрана 60х80 мм.
Ширина сфокусированной линии в центре экрана не более 0,6 мм.
Оформление стеклянное, бесцокольное (РШ31В) с боковыми выводами на баллоне.

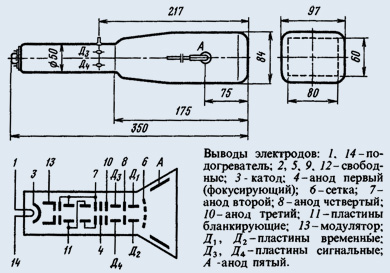

Габаритные размеры осциллографической трубки 11ЛО5В:
   - длина не более 350 мм;
   - ширина не более 98 мм;
   - высота не более 85 мм.
Масса не более 850 г.
Технические условия: ЯТ3.335.003ТУ.

Гарантийный срок хранения электронно-лучевой трубки 11ЛО5В - не менее 12 лет со дня изготовления.
Минимальная наработка:
  - 1000 часов в режимах и условиях, допускаемых ТУ;
  - 2000 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки осциллографической трубки:
11ЛО5В
11 - число, указывающее на диаметр (диагональ) экрана в сантиметрах;
ЛО - сочетание букв, определяющие тип ЭЛТ: ЛО - осциллографические и индикаторные трубки с электростатическим отклонением луча;
5 - число порядкового номера разработки данного типа ЭЛТ;
В - буква, характеризующая тип экрана: В - двухслойное покрытие грубой структуры, белое свечение с длительным жёлтым послесвечением.
