11ЛО9И

11ЛО9И
Осциллографическая электронно-лучевая трубка 11ЛО9И однолучевая с электростатической фокусировкой и отклонением луча, зелёного цвета свечения.
Изготавливается с одной ступенью послеускорения, с бланкирующими пластинами, с экраном прямоугольной формы с плоской поверхностью и шкалой беспараллаксного отсчета.
ЭЛТ 11ЛО9И предназначена для визуального наблюдения и измерения электрических процессов в радиотехнической аппаратуре общего и специального назначения.
Отклонение луча - электростатическое.
Экран зелёного свечения со средним послесвечением.
Время послесвечения не более 0,1 с.
Размер рабочей части экрана 60х80 мм.
Ширина сфокусированной линии в центре экрана не более 0,6 мм.
Оформление стеклянное, бесцокольное с дополнительными выводами на баллоне.

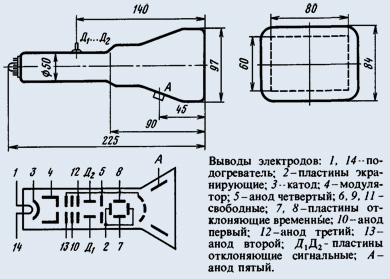

Габаритные размеры осциллографической трубки 11ЛО9И:
   - длина не более 225 мм;
   - ширина не более 97 мм;
   - высота не более 84 мм.
Масса не более 600 г.
Технические условия: ОД0.335.270ТУ.

Гарантийный срок хранения электронно-лучевой трубки 11ЛО9И - не менее 12 лет со дня изготовления.
Минимальная наработка:
  - 1500 часов в режимах и условиях, допускаемых ТУ;
  - 3000 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки осциллографической трубки:
11ЛО9И
11 - число, указывающее на диаметр (диагональ) экрана в сантиметрах;
ЛО - сочетание букв, определяющие тип ЭЛТ: ЛО - осциллографические и индикаторные трубки с электростатическим отклонением луча;
9 - число порядкового номера разработки данного типа ЭЛТ;
И - буква, характеризующая тип экрана: И - однослойное покрытие тонкой структуры, зелёное свечение со средним послесвечением.
