2В116А-1

2В116А-1
Варикап 2В116А-1 кремниевый, эпитаксиально-планарный, подстроечный.
Предназначен для применения в линейных генераторах гибридных микросхем цифровых систем связи.
Используются для работы в аппаратуре специального назначения.

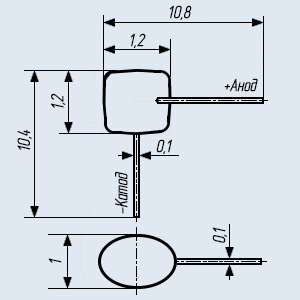

Бескорпусной, с частичной защитой компаундом и гибкими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на таре.
Масса варикапа не более 0,01 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.130ТУ.

Гарантийный срок хранения варикапов - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка - 25000 часов во всех режимах, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические параметры варикапа 2В116А-1:
• Сд min - Общая емкость минимальная: 168 пФ при Uобр 1 В;
• Сд max - Общая емкость максимальная: 252 пФ при Uобр 1 В;
• Qв - Добротность варикапа: 100;
• Iобр - Постоянный обратный ток: 0,5 мкА при Uобр 10 В;
• Uo6p - Постоянное обратное напряжение: 10 В;
• Токр - Рабочий интервал температуры окружающей среды: -40... +85 °С.

Расшифровка маркировки варикапа:
2В116А-1
2 - цифра, обозначает исходный материал, из которого изготовлен варикап и его категорию качества, где 2 - кремниевый варикап категории качества «ВП», «ОСМ» или «ОС»;
В - буква, определяющая подкласс или группу, где В - варикапы;
1 - цифра, указывающая на основные функциональные возможности варикапов, где 1 - подстроечные варикапы;
16 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам варикапа;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной прибор с гибкими выводами без кристаллодержателя.
