564ПУ8В

564ПУ8В
Микросхема 564ПУ8В представляет собой шесть преобразователей высокого уровня (с низкого на высокий) без инверсии.
Изготовлена по КМОП-технологии и предназначена для применения в радиоэлектронной аппаратуре специального назначения.
Выпускаются в 14-выводном плоском прямоугольном металлостеклянном корпусе с планарным расположением выводов для монтажа на поверхность печатной платы.
Маркируется цифро-буквенным кодом на корпусе микросхемы.

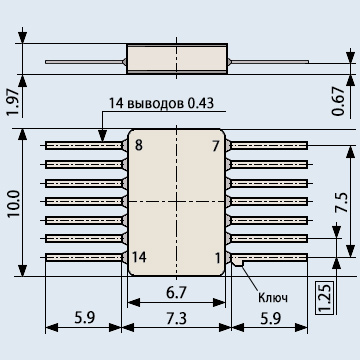

Тип корпуса: 401.14-5.
Масса микросхемы: не более 1,0 г.
Категория качества: «ВП», «ОСМ».
Обозначение документа на поставку:
  - приёмка «5» - бК0.347.064ТУ30/02;
  - приёмка «7» - бК0.347.064ТУ30/02, П0.070.052.

Основные технические и эксплуатационные характеристики микросхемы 564ПУ8В:
● Диапазон напряжения питания: от 4,2 В до 15,0 В;
● Ток потребления, не более: 6 мА;
● Диапазон рабочих температур: от -60°C до +125°С.

Гарантийные обязательства:
Изготовитель гарантирует соответствие качества микросхем 564ПУ8В требованиям технических условий при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, установленных ТУ.
Гарантийный срок хранения 25 лет.
Минимальный срок хранения исчисляется с даты изготовления, а для микросхем, подвергавшихся перепроверки - с даты перепроверки.
Гарантийная наработка микросхем:
   - 100000 часов в режимах и условиях, допускаемых ТУ;
   - 120000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения интегральной микросхемы специального назначения:
564ПУ8В
● отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
5 - цифра, указывает группу микросхемы по технологическому исполнению, где 5 - полупроводниковая микросхема;
64 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
ПУ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ПУ - преобразователи уровня (согласователи);
8 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
В - буквенное обозначение указывает на отличие микросхем одного типа по электрическим характеристикам, исполнению или по температурному диапазону.
