Фотодиод ФД-10К гр.А кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,12 мкм.

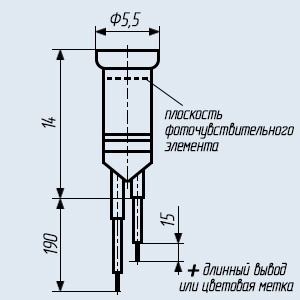

Фотодиод ФД-10К гр.А выпускается с фоточувствительным элементом размерами 1,9x1,9 мм в металлостеклянном корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе, или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 2,0 г.
Категория качества: «ВП», «ОС».
Технические условия:
  - приёмка «5» АГЦ3.368.029ТУ,
  - приёмка «9» АГЦ3.368.029ТУ, АГЦ0.336.800ТУ.

Гарантийный срок хранения фотодиода ФД-10К гр.А - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 12000 часов - во всех режимах, допускаемых ТУ;
  - 24000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические и эксплуатационные характеристики фотодиода ФД-10К гр.А:
• Размер фоточувствительного элемента: 1,9 х 1,9 мм;
• Область спектральной фоточувствительности: 0,5...1,12 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,85...0,92 мкм;
• Номинальное рабочее напряжение: 20 В;
• Темновой ток: не более 1 мкА.

Расшифровка условного обозначения кремниевого фотодиода:
ФД-10К гр.А
● ФД - обозначение подкласса фотоэлектрического полупроводникового приёмника излучения, где ФД - фотодиоды;
● 10 - порядковый регистрационный номер разработки конкретного типа фотодиода;
● К - буква, обозначающая материал на основе которого изготовлен фотодиод, где К - кремний;
● гр.А - группа «А» указывает на отличие фотодиодов одного типа по электрическим параметрам.
