Фотодиод ФД-20КП кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с четырьмя фоточувствительными элементами.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,1 мкм.

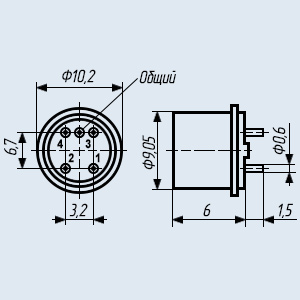

Фотодиод ФД-20КП выпускается в герметичном металлостеклянном корпусе с жёсткими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Допускает эксплуатацию при температуре окружающей среды от -50 до +85 °С.
Масса фотодиода не более 4,0 г.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» АГЦ3.368.089ТУ.

Гарантийный срок хранения фотодиода ФД-20КП - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 10000 часов - во всех режимах, допускаемых ТУ;
  - 40000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические и эксплуатационные характеристики фотодиода ФД-20КП:
• Размер фоточувствительного элемента: 2 х 2 мм (4);
• Область спектральной фоточувствительности: 0,5...1,1 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,85...0,92 мкм;
• Номинальное рабочее напряжение: 7 В;
• Темновой ток: не более 0,1 мкА;
• Токовая фоточувствительность: не менее 4 мА/лк.

Расшифровка условного обозначения кремниевого фотодиода:
ФД-20КП
● ФД - обозначение подкласса фотоэлектрического полупроводникового приёмника излучения, где ФД - фотодиоды;
● 20 - порядковый регистрационный номер разработки конкретного типа фотодиода;
● К - буква, обозначающая материал на основе которого изготовлен фотодиод, где К - кремний;
● П - буква, обозначающая особенность конструктивного исполнения фотодиода.
