ФТГ-3

ФТГ-3
Фототранзистор ФТГ-3 германиевый планарный «ближнего» диапазона ИК-спектра с двумя p-n переходами и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники в диапазоне длин волн от 0,5 до 1,8 мкм.

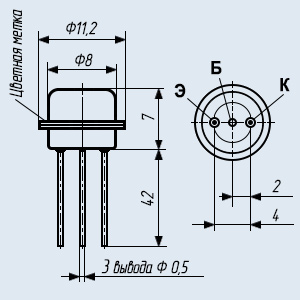

Фототранзистор ФТГ-3 выпускается в герметичном металлостеклянном корпусе с однонаправленными жёсткими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе.
Вывод эмиттера фототранзистора маркируется цветной точкой на корпусе или цветной меткой на выводе.
Фототранзистор ФТГ-3 изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Гарантийный срок хранения фототранзистора фототранзистора ФТГ-3 - 10 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Масса фотодиода не более 1,8 г.
Категория качества: «ОТК».

Основные технические и эксплуатационные характеристики фототранзистора Фототранзистор ФТГ-3:
• Размеры чувствительного элемента - 3 мм2;
• Рабочий спектральный диапазон - от 0,4 до 1,8 мкм;
• Максимум спектральной характеристики - от 1,5 до 1,55 мкм;
• Темновой ток - не более 60 мкА.

Расшифровка условного обозначения германиевого фототранзистора:
ФТГ-3
● ФТ - обозначение подкласса фотоэлектрического полупроводникового приёмника излучения, где ФТ - фототранзисторы;
● Г - буква, обозначающая материал на основе которого изготовлен фототранзистор, где Г - германий;
● 3 - порядковый регистрационный номер разработки конкретного типа фототранзистора.
