ГГ1-2/5

ГГ1-2/5
Газотрон ГГ1-2/5 с оксидным катодом косвенного накала и газовым наполнением в стеклянной оболочке.
Предназначен для выпрямления переменного тока в выпрямительных устройствах с током анода до 2 А при напряжении не более 5 кВ.
Газотрон ГГ1-2/5 применяется радиотехнических устройствах общего назначения.
Выпускается в стеклянном оформлении, баллон наполнен ксеноном.
Катод оксидный косвенного накала.
Работает в любом положении.
Цоколь 4-штырьковый специальный.
Расположение штырьков РШ13-1.
Время разогрева газотрона не более 2 мин.
Охлаждение естественное.
Температура окружающей среды от -60 до +100° С.

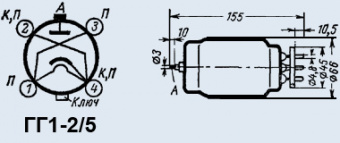

Габаритные размеры газотрона ГГ1-2/5:
   - длина не более 155 мм;
   - диаметр более 66 мм.
Масса не более 220 г.
Срок службы не менее 500 ч.

Расшифровка маркировки газотрона:
ГГ1-2/5
ГГ - газотрон с газовым наполнением;
1 - число порядкового номера разработки газотрона;
2 - число, определяющее наибольшее среднее значение выпрямленного тока в амперах (А);
5 -  число, указывающее на наибольшее допустимое обратное напряжение в киловольтах (кВ).

Основные технические характеристики ГГ1-2/5:
Номинальные электрические данные:
• Напряжение накала ...... 6,3 В;
• Ток накала ...... 7,5 А;
• Напряжение зажигания ...... 100 В;
• Падение напряжения на приборе ...... не более 16 В;
• Наибольшая частота источника напряжения питания ...... 500 Гц.

Предельно допустимые электрические величины:
• Напряжение накала ...... 5,7-6,9 В;
• Амплитуда обратного напряжения на аноде ...... 5000 В;
• Амплитуда тока в цепи анода ...... 6,5 А;
• Значение среднего тока в цепи анода ...... 2 А.
