Фотодиод КДФ101А кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для работы в системе дистанционного управления видеомагнитофонами и телевизорами, работающих в диапазоне длин волн от 0,7 до 1,1 мкм.

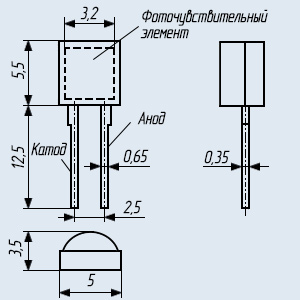

Фотодиод КДФ101А выпускается в пластмассовом корпусе полуцилиндрической формы с жёсткими лужёными выводами.
Фоточувствительный элемент размерами 4,5x3,2 мм расположен со стороны фронтальной плоскости корпуса.
Уширенный вблизи корпуса вывод соединен с анодом фотодиода.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2.1» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +70 °С.
Гарантийный срок хранения фотодиода КДФ101А - 8 лет с даты изготовления.
Масса фотодиода не более 0,25 г.
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» аА0.336.857ТУ.

Основные технические и эксплуатационные характеристики фотодиода КДФ101А:
• Фототок, мкА, не менее: ...... 20;
• Темновой ток, нА, не более: ...... 30;
• Область спектральной фоточувствительности, мкм: ...... 0,7...1,1;
• Время нарастания и спада импульса фототока, мкс, не более: ...... 0,35;
• Наибольшее постоянное рабочее (обратное) напряжение, В: ...... 10;
• Рабочий интервал температуры окружающей среды, °С: ...... -60...+70.

Расшифровка условного обозначения кремниевого фотодиода:
КДФ101А
● КДФ - обозначение подкласса фотоэлектрического полупроводникового приёмника излучения, где КДФ - кремниевые фотодиоды;
● 101 - порядковый регистрационный номер разработки конкретного типа фотодиода;
● А - буква указывает на отличие фотодиодов одного типа по электрическим параметрам.
