КТФ109А

КТФ109А
Фототранзистор КТФ109А кремниевый планарный «ближнего» диапазона ИК-спектра с двумя p-n переходами и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,4 до 1,1 мкм.

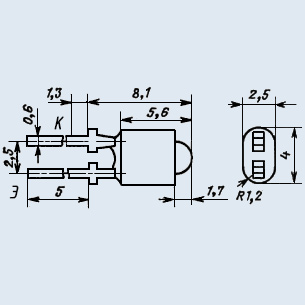

Фототранзистор КТФ109А выпускается в пластмассовом корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе.
Плюсовой вывод (коллектор) фототранзистора маркируется точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фототранзистора.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Фототранзистор КТФ109А допускает эксплуатацию при температуре окружающей среды от -60 до +55 °С.
Гарантийный срок хранения фототранзистора КТФ109А - 12 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Масса фотодиода не более 0,15 г.
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» АДБК.432230.162ТУ.

Расшифровка условного обозначения кремниевого фототранзистора:
КТФ109А
● КТФ - обозначение подкласса фотоэлектрического полупроводникового приёмника излучения, где КТФ - кремниевые фототранзисторы;
● 109 - порядковый регистрационный номер разработки конкретного типа фототранзистора;
● А - буква указывает на отличие фототранзисторов одного типа по электрическим параметрам.
