МТОТО-100-12

МТОТО-100-12
Модуль МТОТО-100-12 оптотиристорный низкочастотный состоящий из двух бескорпусных последовательно соединенных кремниевых диффузионных p-n-p-n оптотиристоров, включённых по полумостовой схеме.
Предназначен для работы в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 100 А, требующих гальваническую развязку между силовой цепью и цепью управления.
Оптотиристорный модуль МТОТО-100-12 применяется в помехоустойчивых схемах автоматики, бесконтактных коммутационных и регулирующих устройствах, в сильноточных электронных реле, для контроля и управления температурой, в системах управления электродвигателями и в другом электротехническом оборудовании общего назначения.
Модуль герметизирован в пластмассовом корпусе прижимной конструкции и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе.
Отвод тепла осуществляется через керамический изолятор из нитрида алюминия и металлическое основание.
Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Охлаждение воздушное естественное или принудительное.
Тип рекомендуемого охладителя: О25, О35, О45, О56, О57, О58.
Модуль оптотиристорный МТОТО-100 выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.

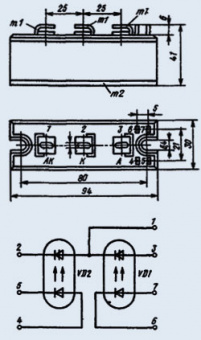

Габаритные размеры оптотиристорного модуля:
   - длина - 94 мм;
   - высота - 50 мм;
   - ширина - 30 мм.
Масса не более 300 г.
Категория качества: «ОТК».

Расшифровка маркировки оптотиристорного модуля:
МТОТО-100-12
М - модуль;
ТО - вид первого элемента модуля: ТО - тиристор оптронный;
ТО - вид второго элемента модуля: ТО - тиристор оптронный;
100 - число, равное значению максимально допустимого среднего тока в открытом состоянии амперах;
12 - число, обозначающее класс по повторяющемуся импульсному обратному напряжению в сотнях вольт.
