Р-59

Разрядник Р-59
Разрядник Р-59 нерезонансный неуправляемый сверхмощный защитный на статическое напряжение пробоя от 200 до 300 В и током анода в импульсе до 3000 А.
Специально разработан для защиты радиотехнической аппаратуры от атмосферных перенапряжений, вызванных прямым попаданием грозового разряда.
Разрядник Р-59 используется для защиты и ограничения перенапряжений в электрических сетях и установках специального назначения.
Выпускается в металлокерамическом исполнении с наружными выводами электродов.
Рабочее положение разрядника - любое.
Охлаждение - естественное.
Защитный неуправляемый разрядник Р-59 крепится в аппаратуре за катодный фланец шестью болтами М6.
Минимальный срок службы разрядника - 20 импульсов.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» ОД0.339.216ТУ.

Основные технические и эксплуатационные характеристики разрядника Р-59:
● Напряжение пробоя статическое (при скорости нарастания напряжения на электродах 100 кВ/с) ........200-300 В;
● Напряжение пробоя динамическое (при скорости нарастания напряжения на электродах 1 кВ/мкс) ........ 2,5 кВ;
● Ток анода в импульсе ........ 3000 А;
● Время запаздывания пробоя (при скорости нарастания напряжения на электродах, кВ/мкс) ........ 0,5 мкс;
● Коммутируемый заряд ........ 90 Кл;

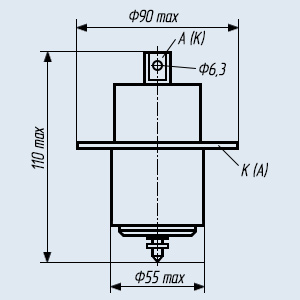

● Габариты, (DxH) ........ 90x110 мм.

Расшифровка маркировки защитного неуправляемого разрядника:
Р-59
Р - разрядник неуправляемый;
59 - порядковый номер разработки.
