В7-200-3

В7-200-3
Диод В7-200-3 быстровосстанавливающийся, высокочастотный, выпрямительный, кремниевый, диффузионный, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой более 2 кГц и силе тока до 500 А.
Диод быстровосстанавливающийся В7-200-3 применяется в мощных электроприводах постоянного тока, выпрямителях для электрометаллургии, инверторах, чопперах, преобразователях частоты для транспорта, источниках бесперебойного питания и других электротехнических устройствах общего назначения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, обладает высокой нагрузочной способностью по току при высоких частотах, обеспечивает малое время обратного восстановления и малые значения заряда восстановления.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.
Охлаждение принудительное.

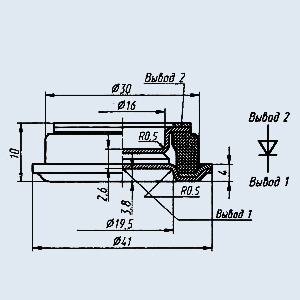

Тип корпуса: PD10.
Масса диода не более 40 г.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Частотный диод ДЧ343-500 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Технические условия: ТУ16-432.151-86, (ИЕАЛ.432.414.001 ТУ-ЛУ).

Расшифровка маркировки быстровосстанавливающегося лавинного диода:
В7-200-3-Х
В - диод выпрямительный;
7 - - порядковый номер конструктивного исполнения;
200 - максимально допустимый средний прямой ток, А;
3 - класс по обратному повторяющемуся напряжению;
Х - группа по времени обратного восстановления.
