ВКП-В322

ВКП-В322
Выключатели ВКП-В322 концевые одноцепевые мгновенного действия с двойным разрывом цепи контактов.
Предназначены для коммутации для коммутации электрических цепей переменного и постоянного тока при напряжении не более 220 В и силе тока до 1,0 А.
Используются для работы в качестве концевых выключателей в аппаратуре специального назначения в условиях повышенной температуры окружающей среды.

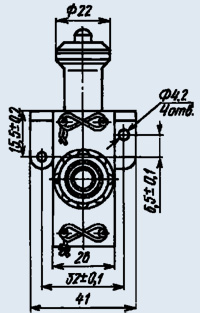

Состоит из микровыключателя В322, помещенного в металлический корпус.
Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи винтов.
Выключатели выпускаются в общеклиматическом исполнении «О» по ГОСТ 15150-69.
Гарантийный срок хранения концевых выключателей ВКП-В322 - 10 лет со дня приёмки представителем заказчика.
Категория качества: 8А3.602.021ТУ.

Расшифровка условного обозначения:
ВКП-В322
ВКП - обозначение типа выключателя концевого;
В322 - обозначение конструкции, выполненной с использованием микровыключателя В322.

Основные технические и эксплуатационные характеристики ВКП-В322:
● Параметры цепи переменного тока:
     - напряжение, В ……… 15 …220
     - частота, Гц ……… 400
     - коммутируемый ток при при активной нагрузке, А ……… 0,05 …0,5
     - коммутируемый ток при индуктивной нагрузке, А ……… 0,05 …0,5
● Параметры цепи постоянного тока:
     - напряжение, В ……… 15 …30
     - коммутируемый ток при при активной нагрузке, А ……… 0,05 …1
     - коммутируемый ток при индуктивной нагрузке, А ……… 0,05 …1
● Падение напряжения на выводах, мВ, не более ……… 180
● Износостойкость, число переключений ……… 5000
● Относительная влажность окружающей среды, % ……… до 100
● Рабочая температура окружающей среды, оС ……… -60 …+160
● Общий гарантийный срок, лет ……… 10
● Масса, г, не более ……… 250
