Конденсаторы К53-4А, К53-4АВ оксидно-полупроводниковые ниобиевые полярные

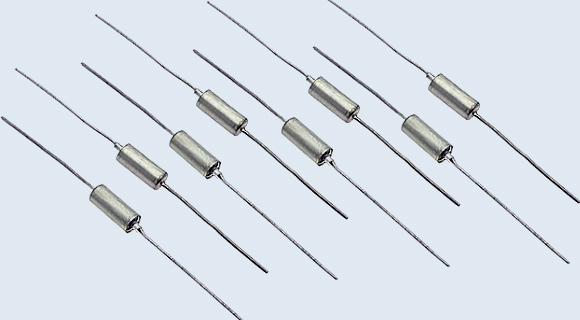

Рис. 1 Внешний вид оксидно-полупроводниковых ниобиевых конденсаторов серии К53-4А
Ниобиевые оксидно-полупроводниковые конденсаторы К53-4А, К53-4АВ полярные, герметичные в металлическом корпусе.
Выпускаются в цилиндрических металлических герметизированных корпусах с разнонаправленными проволочными выводами.
Предназначены для работы в качестве встроенных элементов внутреннего монтажа аппаратуры в цепях постоянного и пульсирующего токов.
Применяются в изделиях специального и общего назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких условиях и требующих повышенной стабильности электропараметров.
Конденсаторы К53-4А имеют малые и стабильные токи утечки, большие значения удельной емкости, улучшенные температурно-частотные характеристики емкости и тангенс угла диэлектрических потерь.
Герметичный металлический корпус выдерживает вибрации и перепады температур, что делает их надёжнее обычных алюминиевых электролитических конденсаторов в ответственных узлах.
Изготавливаются во всеклиматическом исполнении [В] и исполнении для умеренного и холодного климата [УХЛ].
Категория качества "ОТК", "ВП".
Технические условия:
- приемка "1" АДПК.673547.003ТУ;
- приемка "5" ОЖ0.464.149ТУ, АДПК.673547.002ТУ.
Применение конденсаторов
Конденсаторы К53-4А являются классическим выбором для аппаратуры специального назначения, военной техники и ответственных промышленных устройств:● Изделия специального назначения: военная и космическая техника, где требуется повышенная надёжность и стабильность параметров.
● Бортовая и наземная аппаратура связи: радиостанции, системы передачи данных, работающие в жёстких климатических условиях и при повышенных механических нагрузках.
● Импульсные блоки питания: Используются в фильтрах низких частот после выпрямителей благодаря низкому ESR, эффективно сглаживая пульсации высокочастотного ШИМ-сигнала.
● Времязадающие узлы RC-генераторов: Где требуется стабильность ёмкости при изменении температуры окружающей среды.
● Питание аналоговых схем: Обеспечивают чистое опорное напряжение для АЦП/ЦАП и операционных усилителей.
● Фильтры: для сглаживание пульсаций в цепях питания, фильтрация помех.
Рис. 2 Габаритный чертеж корпуса оксидно-полупроводниковых ниобиевых конденсаторов серии К53-4А.
Основные технические характеристики конденсаторов К53-4А, К53-4АВ:
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 6,3-20 В |
| Номинальная емкость | 0,47-220 мкФ |
| Допустимые отклонения емкости (t=20 oC, f=50 гЦ) | ±10%; ±20%; ±30% |
| Интервал рабочих температур | -60..+85 C |
| Срок сохраняемости | 20 лет |
| Тангенс угла потерь (f=50 Гц) | не более 20% |
Параметры оксидно-полупроводниковых конденсаторов К53-4А, К53-4АВ:
|
Тип конденсатора |
Диапазон номинальных ёмкостей |
Номинальное напряжение |
Допускаемые отклонения ёмкости |
Тангенс угла потерь |
Ток утечки |
Полное сопротивление |
Срок сохраняемости |
Интервал рабочих температур |
|---|---|---|---|---|---|---|---|---|
| мкФ | В | % | % | мкА | Ом | лет | °С | |
|
К53-4А |
0,68… 330 | 6 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 |
| 0,68… 330 | 6,3 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 0,47… 220 | 15 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 0,47… 220 | 16 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 1,0… 47 | 20 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 0,47… 33 | 30 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 0,1… 10 | 40 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 | |
| 0,1… 6,8 | 50 | ±10; ±20; ±30 | <20 | <25 | - | >12 | -60… +85 |
Габаритные и установочные размеры конденсаторов К53-4А, К53-4АВ:
| Номинальное напряжение, В | 6,3 | 16 | 20 | 32 |
|---|---|---|---|---|
| Номинальная емкость, мкФ | D х L х d, мм | |||
|
0,47 |
- |
3,2х7,5х0,6 |
- |
3,2х7,5х0,6 |
|
0,68 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
- |
3,2х7,5х0,6 |
|
1 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
|
1,5 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
4х10х1 |
|
2,2 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
4х10х1 |
|
3,3 |
3,2х7,5х0,6 |
3,2х7,5х0,6 |
4х10х1 |
4х13х1,2 |
|
4,7 |
3,2х7,5х0,6 |
4х10х1 |
4х10х1 |
4х13х1,2 |
|
6,8 |
4х10х1 |
4х10х1 |
4х13х1,2 |
4х13х1,2 |
|
10 |
4х10х1 |
4х13х1,2 |
4х13х1,2 |
7х12х3,5 |
|
15 |
4х13х1,2 |
4х13х1,2 |
7х12х3,5 |
7х12х3,5 |
|
22 |
4х13х1,2 |
7х12х3,5 |
7х12х3,5 |
7х15х4 |
|
33 |
7х12х3,5 |
7х12х3,5 |
7х16х4 |
7х16х4 |
|
47 |
7х12х3,5 |
7х16х4 |
7х16х4 |
- |
|
68 |
7х16х4 |
7х16х4 |
- |
- |
|
100 |
7х16х4 |
9х16,5х7,5 |
- |
- |
|
150 |
9х16,5х7,5 |
9х21,5х10,8 |
- |
- |
|
220 |
9х21,5х10,8 |
- |
- |
- |
