Конденсаторы типа МБГЧ металлобумажные высоковольтные импульсные

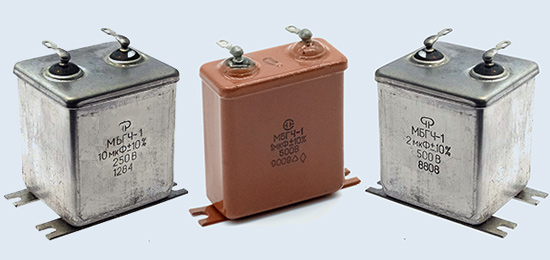

Рис.1 Внешний вид конденсаторов МБГЧ-1-1, МБГЧ-1-2.

Конденсаторы МБГЧ-1-1, МБГЧ-1-2 с металлизированными обкладками с бумажным диэлектриком герметизированные частотные.
Выпускаются в герметизированные в металлическом корпусе прямоугольной формы с лепестковыми выводами для навесного монтажа.
Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях переменного и пульсирующего токов.
Конденсаторы МБГЧ-1 широко используются в различных отраслях промышленности благодаря своей высокой надежности и способности выдерживать значительные электрические нагрузки.
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин:
● МБГЧ-1-1 без крепежных пластин;
● МБГЧ-1-2 с крепежными пластинами.
Конденсаторы второго варианта крепления изготовляют двух исполнений: А и Б в соответствии с рисунком 2.
Выпускаются в исполнении для умеренного и холодного климата «УХЛ5.1» и всеклиматическом «В2.1» по ГОСТ 15150-69.
Могут применяться взамен: К78-17, К78-22, К73-36, К78-25, К75-10.

Категория качества: «ОТК», «ВП».
Технические условия:
● приёмка «1» ОЖ0.462.141 ТУ;
● приёмка «5» ОЖ0.462.049 ТУ.

Особенности конденсаторов

● Металлобумажная конструкция
Обеспечивает высокую стойкость к механическим повреждениям и улучшает рабочие характеристики.
● Герметичный корпус
Предохраняет устройство от влаги и загрязнений, увеличивая срок службы.
● Широкий диапазон рабочих напряжений
Поддерживает напряжения от 250 до 1000 вольт, позволяя применять их в разных устройствах.
● Высокая емкость
Емкости варьируются от 0,25 до 10 микрофарад, что расширяет область применения.
● Устойчивость к температуре
Работают стабильно при температурах от -60°C до +70°C, выдерживая экстремальные условия эксплуатации.
● Простота установки
Легко монтируются благодаря лепестковым контактам, упрощающим процесс подключения.
● Низкая стоимость
Доступны по цене, что делает их привлекательными для массового промышленного использования.

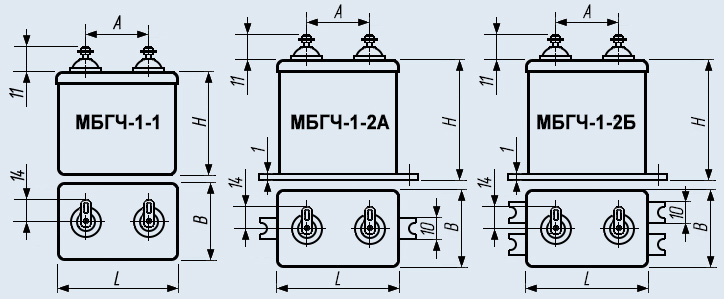

Рис.2 Габаритные и установочные размеры конденсаторов МБГЧ-1-1, МБГЧ-1-2.

Основные технические параметры конденсаторов МБГЧ-1:

● Диапазон номинальных ёмкостей ....... 0,25... 10,0 мкФ;
● Номинальное напряжение ....... 250; 500; 750; 1000 В;
● Допускаемые отклонения ёмкости ....... ±10; ±20 %;
● Тангенс угла потерь, не более ....... 0,01;
● Сопротивление изоляции вывод-вывод, не менее ....... 1000 МОм;
● Сопротивление изоляции вывод-корпус, не менее ....... 5000 МОм;
● Относительная влажность воздуха при температуре +35 °C ....... 98 %;
● Диапазон температур ....... -60... +70 °С;
● Минимальная наработка ....... 10000 часов;
● Срок сохраняемости ....... 20 лет.

Основные технические характеристики металлобумажных конденсаторов МБГЧ:

Тип конденсатора	Диапазон номинальных ёмкостей	Номинальное напряжение, В	Допускаемые отклонения, ёмкости, %	Группа ТКЕ ТКЕ×10-61/°С	Сопротивление изоляции, МОм	Постоянная времени МОм х мкФ	Тангенс угла потерь	Температура окружающей среды, °С
МБГЧ-1-1 МБГЧ-1-2	0,5; 1,0; 2,0; 4,0; 10 мкФ	250	±10; ±20	-	>1000	>1000	<0,01	-60… +70
	0,25; 0,5; 1,0; 2,0; 4,0 мкФ	500	±10; ±20	-	>1000	>1000	<0,01	-60… +70
	0,25; 0,5; 1,0; 2,0 мкФ	750	±10; ±20	-	>1000	>1000	<0,01	-60… +70
	0,25; 0,5; 1,0 мкФ	1000	±10; ±20	-	>1000	>1000	<0,01	-60… +70

Габаритные и номинальные параметры конденсаторов МБГЧ:

Напряжение	Емкость	Размеры (LхBхH)	Масса
В	мкФ	мм	г
250	0,5	25x16x31	36
250	1	50x11x46	60
250	2	50x16x46	70
250	3	50x26x46	140
250	10	50x56x46	270
500	0,25	25x16x31	35
500	0,5	50x16x46	90
500	1	50x21x46	120
500	2	50x31x46	150
500	4	115x34x69	420
750	0,25	50x16x46	90
750	0,5	50x26x46	140
750	1	50x52x46	250
750	2	115x34x69	420
1000	0,25	50x21x46	120
1000	0,5	50x41x46	200
1000	1	115x34x69	420

Конденсатор МБГЧ-1-2А-500В-1мкФ ± 10% - ОЖ0.461.049ТУ.
