Т283-2000 силовые низкочастотные тиристоры таблеточного исполнения

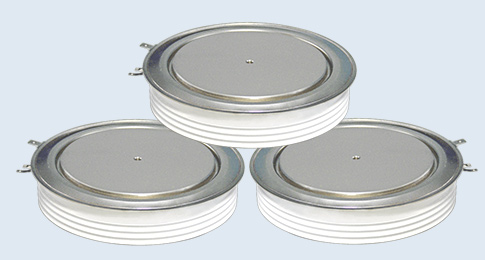

Рис.1 Внешний вид тиристоров Т283-2000.

Т283-2000 тиристоры силовые низкочастотные таблеточного исполнения для работы в мощных источниках питания, регулирующих устройствах, приводах машин и установок где необходима эффективная передача больших объемов электроэнергии с минимальными потерями и высоким КПД.
Предназначены для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 2000 А.

Области применения тиристоров:
      ● преобразователи для HVDC;
      ● компенсаторы реактивной мощности SVC;
      ● промышленный AC и DC привод;
      ● тяговый электропривод для транспорта;
      ● индукционный нагрев и плавка металлов;
      ● добыча и транспортировка нефти и газа;
      ● сварка;
      ● гальваника;
      ● осветительное оборудование.

Выпускаются в герметичном металлокерамическом корпусе таблеточной конструкции, имеет внутреннее усиление сигнала управления, минимальные потери в открытом состоянии, разветвленный управляющий электрод и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Допускает эксплуатацию при температуре окружающей среды от -60 до +125 °С.
Климатическое исполнение по ГОСТ15150: УХЛ2.
Рекомендуемый охладитель: О193, ОМ109, ОМ209.
Тип корпуса: PT84.
Технические условия: ТУ16-2006 ИЕАЛ.432634.003ТУ.
Габаритные размеры:
      ● диаметр - 120 мм;
      ● высота - 26 мм. Масса тиристора не более 1800 г.

Рис.2 Габаритные и установочные размеры тиристоров Т283-2000.

Маркировка тиристоров Т283-2000:

T	2	8	3	-	2000	-	74
1	2	3	4		5		6

1.      Т - тиристор;
2.      2 - порядковый номер конструкции;
3.      8 - обозначение диаметра корпуса;
4.      3 - обозначение конструктивного исполнения корпуса;
5.      2000 - максимально допустимый средний ток в открытом состоянии, А;
6.      74 - класс по повторяющемуся напряжению.

Технические характеристики низкочастотных тиристоров Т283-2000:

Наименование тиристора	Значения электрических и временных параметров низкочастотных тиристоров
	IT(AV)	UDRM/URRM	ITSM	rT	(duD/dt)crit	(diT/dt)crit	UTM	UT(TO)	tq	Rthjc	Tj
	А	В	кА	МОм	В/мкс	А/мкс	В	В	мкс	°С/Вт	°C
Т283-2000-68	2200	6800	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-69	2200	6900	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-70	2200	7000	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-71	2200	7100	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-72	2200	7200	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-73	2200	7300	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125
Т283-2000-74	2200	7400	35,0	0,39	1000...2000	200	2,8	1,2	550	0,0069	+125

Условные обозначения электрических параметров низкочастотных тиристоров:
• I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
• U_DRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• U_RRM - Максимальное повторяющееся импульсное обратное напряжение.
• I_TSM - Ударный ток в открытом состоянии.
• r_T - Динамическое сопротивление тиристора.
• (dV_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (di_T/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
• U_TM - Импульсное напряжение в открытом состоянии.
• U_T(TO) - Пороговое напряжение тиристора.
• t_q - Время выключения.
• R_thjc - Тепловое сопротивление переход-корпус тиристора.
• T_j - Температура перехода тиристора.
