15ЛО1И

15ЛО1И
Осциллографическая электронно-лучевая трубка 15ЛО1И однолучевая с электростатической фокусировкой и отклонением луча, зелёного цвета свечения.
Изготавливается с промежуточным электродом, экранирующими пластинами, сеткой и анодом коррекции астигматизма, с одной ступенью послеускорения, с экраном прямоугольной формы и шкалой беспараллаксного отсчета.
ЭЛТ 15ЛО1И предназначена для визуальной и фотографической регистрации электрических процессов в различных радиотехнических устройствах общего и специального назначения.
Отклонение луча - электростатическое.
Экран зелёного свечения со средним послесвечением.
Время послесвечения не более 0,1 с.
Размер рабочей части экрана не менее 80х100 мм.
Оформление стеклянное, бесцокольное (РШ31В) с дополнительными выводами на баллоне и горловине.

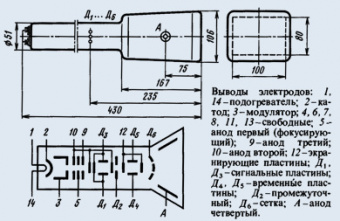

Габаритные размеры осциллографической трубки 15ЛО1И:
   - длина не более 425 мм;
   - ширина не более 126 мм;
   - высота не более 105 мм.
Масса не более 1,2 кг.
Технические условия: ЯТ3.350.085ТУ.

Гарантийный срок хранения электронно-лучевой трубки 15ЛО1И - не менее 15 лет со дня изготовления.
Минимальная наработка:
  - 1500 часов в режимах и условиях, допускаемых ТУ;
  - 2500 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки осциллографической трубки:
15ЛО1И
15 - число, указывающее на диаметр (диагональ) экрана в сантиметрах;
ЛО - сочетание букв, определяющие тип ЭЛТ: ЛО - осциллографические и индикаторные трубки с электростатическим отклонением луча;
1 - число порядкового номера разработки данного типа ЭЛТ;
И - буква, характеризующая тип экрана: И - однослойное покрытие тонкой структуры, зелёное свечение со средним послесвечением.
