Микросхема 1886ВЕ5БУ представляет собой 8-разрядный микроконтроллер с ЭСППЗУ EEPROM-типа, интерфейсами CAN и LIN.
Микроконтроллер предназначен для широкого применения в электронной аппаратуре, автомобильной технике, железнодорожном, водном и воздушном транспорте в качестве периферийного контроллера, организующего сбор и первичную обработку и передачу информации и сигналов управления по интерфейсам CAN и LIN.
Микросхема 1886ВЕ5БУ используется для работы в радиоэлектронной аппаратуре специального назначения.
Может применяться для организации малопроизводительных вычислительных систем и в качестве устройства совмещения различных типов интерфейсов, также предназначена для обработки информации от группы датчиков.

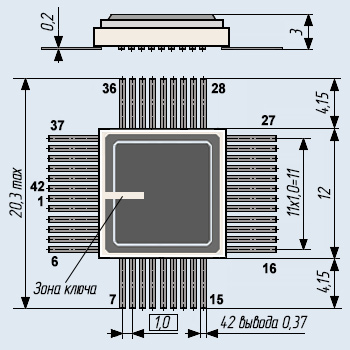

Микроконтроллер 1886ВЕ5БУ выпускается в 42-выводном металлокерамическом корпусе с жёсткими выводами для монтажа на печатную плату.
Маркировка микросхемы и схема соединения электродов с выводами указывается на корпусе.
Тип корпуса: Н14.42-1В.
Выпускается с категорией качества «ВП».
Технические условия:
  - приёмка «5» -  АЕЯР.431200.459-04ТУ.

Основные технические характеристики микросхемы 1886ВЕ5БУ:

Особенности ядра микроконтроллера:
  ● тактовая частота до 25 МГц;
  ● минимальная длительность цикла 115 нс;
  ● 58 однословных (16-разрядных) инструкций;
  ● 8 х 8-битный аппаратный умножитель;
  ● прямой, косвенный и относительный режимы адресации;
  ● поддержка 4-векторного контроллера прерываний;
  ● 16-уровневый аппаратно-реализованный стек.

Особенности памяти:
  ● внутренняя типа EEPROM память программ размером 8 Кбайт (4K х 16 бит);
  ● внутренняя память данных 902 байта;
  ● внутренняя память данных EEPROM размером 256 байт.

Периферия микроконтроллера:
  ● 26 пользовательских линий ввода/вывода;
  ● 16-битный таймер/счётчик с 8-битным предварительным делителем;
  ● 2 таймера (ШИМ/Захват/Таймеры);
  ● универсальный синхронно-асинхронный приёмопередатчик USART c программируемой скоростью передачи и поддержкой режима LIN;
  ● универсальный контроллер CAN 2.0В интерфейса, 6 буферов сообщений, скорость передачи до 1 Мбит/с.

Общие параметры:
  ● напряжение питания от 4,5 до 5,5 В;
  ● сторожевой таймер с собственным генератором;
  ● режим энергосбережения (SLEEP);
  ● защищённый режим (защита кода программы);
  ● возможность внутрисхемной отладки;
  ● динамический ток потребления не более 50 мА;
  ● рабочий температурный диапазон от минус 60 до +125 °С.

Аналоговые модули:
  ● 8-канальный 10-разрядный АЦП последовательного приближения.

Расшифровка условного обозначения интегральной микросхемы специального назначения:
1886ВЕ5БУ
●  отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
1 - цифра, указывает группу микросхемы по технологическому исполнению, где 1 - полупроводниковая микросхема;
886 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
ВЕ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ВЕ - схемы вычислительных устройств: микро-ЭВМ;
5 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
Б - буква указывает на различие микросхем одного типа по электрическим параметрам, исполнению или по температурному диапазону;
У - буква указывает на тип корпуса в соответствии с ГОСТ 17467-88, где У - корпус 5-го типа.
