249КП1С

249КП1С
Микросхема 249КП1С представляет собой транзисторную оптопару двухканального оптоэлектронного коммутатора аналоговых сигналов.
Предназначена для использования в качестве бесконтактных ключевых элементов в схемах требующих электрической изоляции входных и выходных цепей.
Применяется для работы в радиоэлектронной аппаратуре специального назначения.

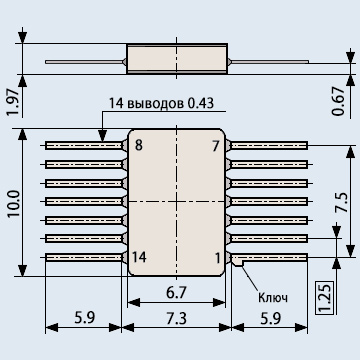

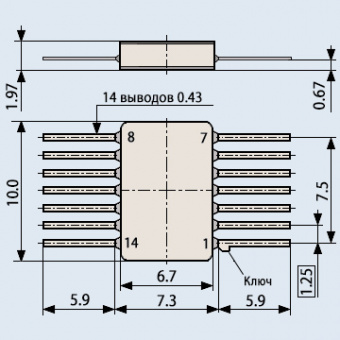

Выпускается в 14-выводном плоском прямоугольном металлостеклянном корпусе с двухсторонним расположением выводов для монтажа на поверхность печатной платы.
Маркируется цифро-буквенным кодом на корпусе микросхемы.
Корпус типа 401.14-5, масса не более 2,0 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
  - приёмка «5» - 1Х3.438.000ТУ;
  - приёмка «7» - 1Х3.438.000ТУ, П0.070.052.

Гарантийные обязательства:
Изготовитель гарантирует соответствие качества микросхемы 249КП1С при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, приведённых в ТУ на изделие.
Гарантийный срок - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 100 000 ч - в режимах и условиях, допускаемых ТУ;
  - 150 000 ч - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока.

Расшифровка условного обозначения гибридной микросхемы специального назначения:
249КП1С
● отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
2 - цифра, указывает группу микросхемы по технологическому исполнению, где 2 - гибридная микросхема или микросборка;
49 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
КП - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где КП - коммутаторы и ключи прочие;
1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
С - буква указывает на различие микросхем одного типа по электрическим параметрам, исполнению или по температурному диапазону.
