286ЕП3ТББ

286ЕП3ТББ
Микросхема 286ЕП3ТББ представляет собой схему для преобразователей и стабилизаторов напряжения и тока с током утечки на выходе 20 мА.
Изготовлена по гибридной технологии и предназначена для применения в радиоэлектронной аппаратуре специального назначения.
Выпускается в 6-ти выводном плоском прямоугольном керамикополимерном корпусе с двухсторонним расположением выводов для монтажа на поверхность печатной платы.
Маркируется цифро-буквенным кодом на корпусе микросхемы.

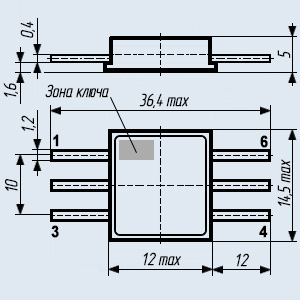

Тип корпуса: 4117.6-2.
Диапазон рабочих температур: от -60°C до +100°С.
Категория качества: «ВП», «ОСМ».
Обозначение документа на поставку:
  - приёмка «5» - АЕЯР.431420.559ТУ;
  - приёмка «7» - АЕЯР.431420.559ТУ, П0.070.052.

Гарантийные обязательства:
Изготовитель гарантирует соответствие качества микросхем 286ЕП3ТББ требованиям технических условий при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, установленных ТУ.
Гарантийный срок хранения 25 лет.
Минимальный срок хранения исчисляется с даты изготовления, а для микросхем, подвергавшихся перепроверки - с даты перепроверки.
Гарантийная наработка микросхем:
   - 100000 часов в режимах и условиях, допускаемых ТУ;
   - 120000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения интегральной микросхемы специального назначения:
286ЕП3ТББ
● отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
2 - цифра, указывает группу микросхемы по технологическому исполнению, где 2 - гибридная микросхема или микросборка;
86 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
ЕП - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ЕП - прочие схемы источников вторичного питания;
3 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
Т - буква указывает на тип корпуса в соответствии с ГОСТ 17467-88, где Т - корпус 4-го типа;
ББ - набор букв, указывающий на код предприятия-изготовителя (разработчика) данной микросхемы.
