2А560А-5

2А560А-5
Диоды 2А560А-5 полупроводниковые сверхвысокочастотные бескорпусные кремниевые планарно-эпитаксиальные ограничительные.
Предназначены для применения в составе гибридных интегральных микросхем, блоков и аппаратуры СВЧ в диапазоне от 3 до 11 ГГц, обеспечивающих защиту диодов от воздействия влаги, соляного тумана, плесневых грибков, инея и росы, агрессивных газов и смесей.

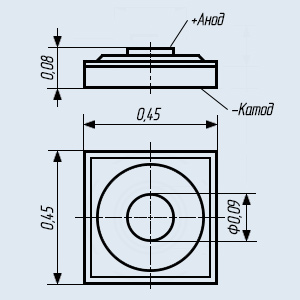

Диоды изготавливаются с контактными площадками без кристаллодержателя (подложки) и без выводов.
Тип диода приводится на групповой таре, обозначается двумя синими точками на корпусе.
Масса диода не более 0,001 г.
Категория качества: «ВП»
Технические условия:
   - приёмка «5» - аА0.339.449ТУ.

Гарантийный срок хранения диодов 2А560А-5 - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 25000 часов - во всех режимах, допускаемых ТУ;
  - 30000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Пример записи условного обозначения при заказе и в конструкторской документации:
  - диод СВЧ 2А560А-5, аА0.339.449ТУ.

Расшифровка маркировки СВЧ диода:
2А560А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
60 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
