МБГО-1, МБГО-2 конденсаторы металлобумажные высоковольтные импульсные

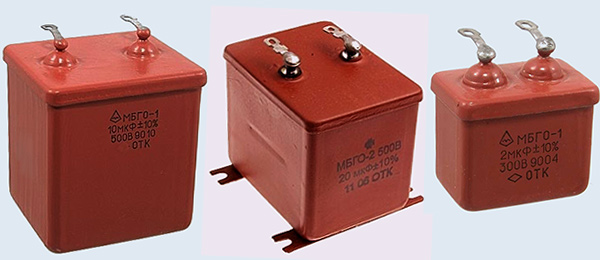

Рис 1. Внешний вид конденсаторов МБГО.

Конденсаторы МБГО металлобумажные однослойные постоянной ёмкости высоковольтные импульсные.
Герметизированные уплотнённые в металлическом корпусе прямоугольной формы с лепестковыми выводами для навесного монтажа.
Предназначены для работы в цепях постоянного и пульсирующего токов, формирования мощных импульсов тока разряда в нагрузке.
Конденсаторы МБГО широко применяются в схемах и фильтрах питания, ламповых усилителях, звуковоспроизводящих устройствах, в приводах электродвигателей других устройствах общего и специального назначения.
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепёжных пластин.
Варианты конструктивного исполнения:
    ●   МБГО-1 без крепёжных пластин;
    ●   МБГО-2 с крепёжными пластинами.
Конденсаторы МБГО-2 изготовливаются в двух исполнениях: А и Б в зависимости от количества крепёжных пластин.
Изготавливаются в исполнении для умеренного и холодного климата «УХЛ5.1» и во всеклиматическом исполнении «В2.1» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
   ●   приёмка «1» - ОЖ0.462.124 ТУ; ТУ 6281-001-32796130-00;
   ●   приёмка «5» - ОЖ0.462.023 ТУ.

Основные параметры конденсаторов МБГО:

●  Номинальное напряжение: 160 В, 315 В, 400 В, 500В, 630 В;
●  Номинальная ёмкость: от 0,25 мкФ до 30 мкф;
●  Допускаемое отклонение ёмкости: ±10%; ±20%;
●  Тангенс угла диэлектрических потерь, не более:  0,015;
●  Сопротивление изоляции между выводами, для конденсаторов с номинальной ёмкостью до 0,25 мкФ, не менее: 800 МОм;
●  Сопротивление изоляции между соединёнными вместе выводами и корпусом конденсатора, не менее: 5000 Мом.

Предельные эксплуатационные характеристики МБГО:

●  Температура окружающей среды: от -60 C до +60 C;
●  Относительная влажность воздуха:
         - для исполнения «В» при температуре 35 C:  98 %;
         - для исполнения «УХЛ» при температуре 25 C:  98 %;
●  Минимальная наработка: 20000 часов;
●  Электрические параметры конденсаторов в течение наработки должны соответствовать нормам:
        - изменение ёмкости ΔС, не более: ±10 %;
        - тангенс угла потерь, не более: 0,025.

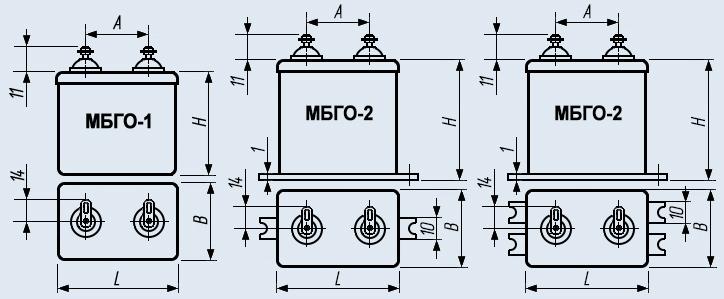

Рис 2. Установочные и габаритные размеры конденсаторов конденсаторов МБГО.

Основные преимущества конденсаторов МБГО:

Компактные размеры
Благодаря своей структуре, состоящей из тонкой металлической плёнки и бумаги, конденсаторы МБГО занимают гораздо меньше пространства, чем традиционные бумажные или полистирольные конденсаторы.
Высокая ёмкость при небольшом размере
Емкость конденсаторов МБГО варьируется от 0,25 мкФ до 30 мкФ, что позволяет эффективно использовать их в разнообразном оборудовании.
Большой диапазон рабочих напряжений
Возможность работы при напряжениях от 160 В до 630 В делает их эффективными для применения в силовых цепях.
Способность самовосстановления после электрического пробоя
Если возникает короткое замыкание в одной точке обмотки, ток короткого замыкания вызывает испарение тонкого слоя металла, обеспечивая изоляцию повреждённого участка и восстановление работоспособности.
Высокая энергоёмкость
Предназначены для формирования мощных импульсов тока разряда в нагрузке, что критично для пусковых схем и импульсных устройств.
Широкий температурный диапазон
Работоспособность сохраняется при температурах от -60 °C до +60 °C, что позволяет использовать их в жёстких климатических условиях.
Надёжная герметизация
Металлический корпус, запаянный пайкой, защищает от влаги и механических воздействий, повышая стабильность параметров в агрессивных средах.
Долговечность
Конденсаторы известны своим долгим сроком службы, высокой надёжностью и стабильностью характеристик.

Основные технические характеристики металлобумажных конденсаторов МБГО:

Тип конденсатора	Диапазон номинальных емкостей	Номинальное напряжение, В	Допускаемые отклонения, емкости, %	Группа ТКЕ ТКЕ×10-61/°С	Сопротивление изоляции, МОм	Постоянная времени МОм х мкФ	Тангенс угла потерь	Температура окружающей среды, °С
МБГО-1 МБГО-2	2,0… 30,0 мкФ	160	±10; ±20	-	>5000	>60	<0,025	-60… +60
	1,0… 30,0 мкФ	300	±10; ±20	-	>5000	>60	<0,025	-60… +60
	1,0… 30,0 мкФ	315	±10; ±20	-	>5000	>60	<0,025	-60… +60
	1,0… 20,0 мкФ	400	±10; ±20	-	>5000	>60	<0,025	-60… +60
	0,5… 20,0 мкФ	500	±10; ±20	-	>5000	>60	<0,025	-60… +60
	0,25… 10,0 мкФ	630	±10; ±20	-	>5000	>60	<0,025	-60… +60

Габаритные и номинальные параметры конденсаторов МБГО:

Напряжение	Емкость	Размеры (LхBхH)	Масса
В	мкФ	мм	г
160	2	31х16х25	30
160	4	31х21х25	40
160	10	46х16х50	80
160	20	46х31х50	140
160	30	46х41х50	180
300	1	31х11х25	25
300	2	21х21х25	40
300	4	46х11х50	70
300	10	46х21х50	110
300	20	46х41х50	180
300	30	46х56х50	230
400	1	31х16х25	30
400	2	31х26х25	45
400	4	46х16х50	80
400	10	46х31х50	140
400	20	46х61х50	250
500	0,5	31х11х25	25
500	1	31х21х25	40
500	2	46х11х50	70
500	4	46х21х50	115
500	10	46х41х50	180
500	20	46х76х50	300
630	0,25	31х11х25	25
630	0,5	31х16х25	30
630	1	31х26х25	45
630	2	46х16х50	80
630	4	46х26х50	125
630	10	46х56х50	230
