2ДС627А/ББ

2ДС627А/ББ
Диодные матрицы 2ДС627А/ББ, состоящие из восьми кремниевых, эпитаксиально-планарных диодов, с раздельными выводами.
Предназначены для использования в коммутаторах тока и других импульсных схемах в аппаратуре специального назначения.

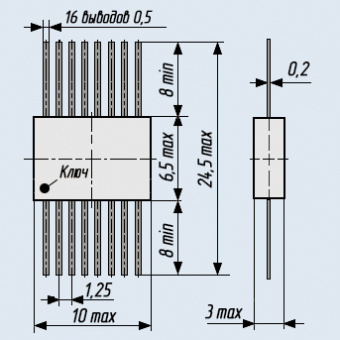

Выпускаются в металлокерамическом корпусе с гибкими выводами.
Тип матрицы приводится на корпусе.
Аноды диодов соединены с выводами 1-8, катоды соответствующих диодов с выводами 16-9.
Масса матрицы не более 0,6 г.
Тип корпуса: 401.16-3.
Категория качества: «ВП», «ОСМ».
Технические условия:
  - приёмка «5» - АЕЯР.432120.515ТУ;
  - приёмка «7» - АЕЯР.432120.515ТУ; РД В 22.02.218.

Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 80000 часов - во всех режимах, допускаемых ТУ;
  - 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки диодных сборок:
2ДС627А/ББ
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
С - для обозначения наборов в общем корпусе однотипных диодов (диодная сборка);
6 - цифра, определяющая основные эксплуатационные признаки, где 6 - импульсные диоды с временем восстановления от 30 до 150 нс;
27 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию диодной сборки по параметрам;
ББ - набор букв, указывающий на производителя данной сборки.
