2М420А1

2М420А1
Микросборка 2М420А1 представляет собой электронный модуль оптоэлектронного коммутатора постоянного и переменного тока с гальванической развязкой для коммутации сигналов напряжением ±90 В и током ±2,5 А.
Предназначена для использования в качестве бесконтактных ключевых элементов в схемах требующих электрической изоляции входных и выходных цепей.
Применяется для работы в радиоэлектронной аппаратуре специального назначения.

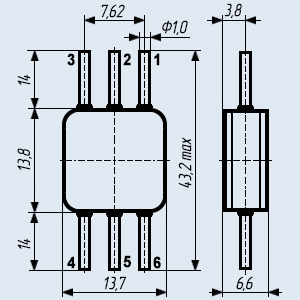

Выпускается в 6-выводном планарном металлостеклянном корпусе в четырёх исполнениях:
● 2М420А1: исполнение 1 для крепления к радиатору в корпусе КТ-107-1.07;
● 2М420А2: исполнение 2 базовое, планарное в корпусе КТ-107-1.03;
● 2М420А3: исполнение 3 для штыревого монтажа в корпусе КТ-107-1.03;
● 2М420А4: исполнение 4 для поверхностного монтажа в корпусе КТ-107-1.03.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» - АЕЯР.432170.564ТУ.
Зарубежный аналог: G3MB-102PL-DC5 фирмы OMRON Corporation, Япония.

Гарантийные обязательства:
Изготовитель гарантирует соответствие качества микросборки 2М420А1 при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, приведённых в ТУ на изделие.
Гарантийный срок - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 100 000 ч - в режимах и условиях, допускаемых ТУ;
  - 120 000 ч - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока.
