2Т385А-2

2Т385А-2
Транзисторы 2Т385А-2 кремниевые эпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в системах памяти ЭВМ герметизированной аппаратуры, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

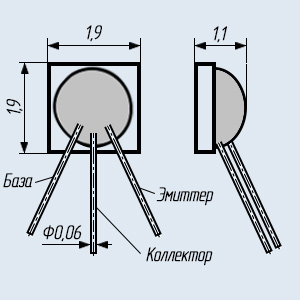

Бескорпусные с гибкими выводами и защитным покрытием на керамическом кристаллодержателе (подложке).
Поставляются в сопроводительной таре, позволяющей без извлечения из неё транзисторов проводить измерения их электрических параметров.
Тип прибора указывается на сопроводительной таре.
Масса транзистора на керамическом кристаллодержателе не более 0,015 г.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» - Я53.365.022-02ТУ.

Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
  - 25000 ч - в режимах и условиях, допускаемых ТУ;
  - 50000 ч - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики транзистора 2Т385А-2:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 300 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 300 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 150;
• Ск - Емкость коллекторного перехода: не более 4 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 5 Ом.

Расшифровка условного обозначения биполярного транзистора:
2Т385А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
3 - цифра, обозначающая функциональное назначение, где 3 - транзистор малой мощности с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
85 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
