2Т506А1

2Т506А1
Транзисторы 2Т506А1 кремниевые планарные структуры n-p-n переключательные.
Предназначены для применения в переключающих устройствах, импульсных модуляторах, преобразователях, линейных стабилизаторах напряжения.
Используются для работы в электронной аппаратуры специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.

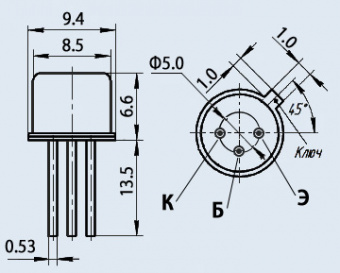

Тип корпуса: КТ-2-7 (TO-39).
Категория качества: «ВП», «ОСМ».
Технические условия:
  - приёмка «5» - аА0.339.318ТУ/Д2;
  - приёмка «7» - аА0.339.318ТУ/Д2, П0.070.052.
Зарубежный аналог: STIP805, STIP705, MSP65A, MSP75A.

Гарантийный срок хранения транзисторов - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 25000 часов - во всех режимах, допускаемых ТУ;
  - 40000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т506А1
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
5 - цифра, обозначающая функциональное назначение, где 5 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц;
06 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
1 - цифра, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров.
