2Т629АМ-2

2Т629АМ-2
Транзисторы 2Т629АМ-2 кремниевые эпитаксиально-планарные структуры p-n-p переключательные.
Предназначены для применения в быстродействующих импульсных устройствах в составе гибридных интегральных микросхем.

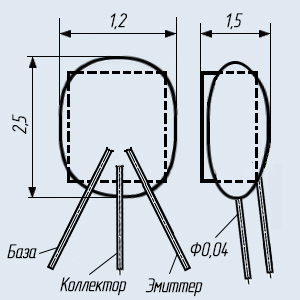

Бескорпусные, на кристаллодержателе с защитным покрытием с гибкими выводами.
Транзисторы 2Т629А-5 выпускается в виде неразделенных кристаллов на пластине с контактными площадками для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора не более 0,02 г.
Категория качества: «ВП».
Технические условия:
  - приемка «5» - ЩЫ0.336.032ТУ.
Зарубежный аналог: 2N3245, 2N3671.

Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
  - 50000 ч - в режимах и условиях, допускаемых ТУ;
  - 80000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики транзистора 2Т629АМ-2:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 250 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4,5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1000 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА (50В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 25... 80;
• Ск - Емкость коллекторного перехода: не более 25 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 90 пс.

Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т629АМ-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
6 - цифра, обозначающая функциональное назначение, где 6 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
29 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
М - буква, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров;
2 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
