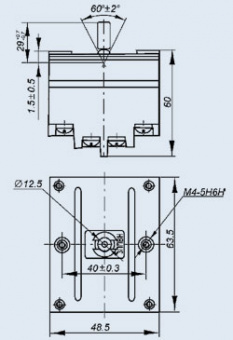

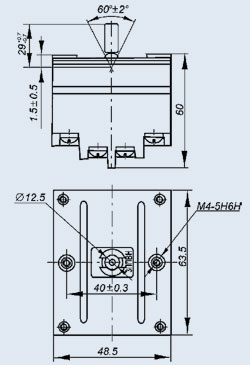

3ППВН

3ППВН
Переключатель 3ППВН однополюсный перекидной с замкнутыми выводами в нейтрали герметизированный.
Предназначен для коммутации электрических цепей постоянного тока при напряжении не более 30 В и силе тока до 15 А с активной и индуктивной нагрузками.
Используется для работы в качестве переключателей в авиационной технике в составе бортового радиотехнического оборудования.
Переключатели пылевлагозащищённые, климатическое исполнение «О» общеклиматическое по ГОСТ 15150-69.
Гарантийный срок хранения переключателей 3ППВН - 8 лет со дня приёмки представителем заказчика.
Технические условия: 7Ш0.360.049ТУ.

Расшифровка условного обозначения:
3ППВН
3 - число полюсов: 1 (в обозначении не указывается), 2, 3;
ППВН - переключатель перекидной с замкнутыми выводами в нейтрали.

Основные технические и эксплуатационные характеристики 3ППВН:
● Параметры цепи переменного тока:
   - напряжение, В/частота, Гц ...... 3,6/320-1050;
   - коммутируемый ток, А …… 0,1-20;
   - напряжение, В/частота, Гц ...... 115/320-1050;
   - коммутируемый ток, А …… 0,1-10;
   - напряжение, В/частота, Гц ...... 200/320-1050;
   - коммутируемый ток, А …… 0,1-5;
● Параметры цепи постоянного тока:
   - Напряжение, В ...... 27;
   - Коммутируемый ток, А;
      - при активной нагрузке ...... 0,1-15;
      - при индуктивной нагрузке ...... 0,1-7;
● Падение напряжения на выводах, мВ, не более ......  260;
● Относительная влажность окружающей среды при t°C до +40°, % ...... до 100;
● Рабочая температура окружающей среды, °С ...... -60 +60;
● Общий гарантийный срок, лет ...... 8;
● Масса, г, не болеет ...... 257.
