588ВГ8Т

588ВГ8Т
Микросхема 588ВГ8Т реализована на основе стандартной КМОП-технологии и представляет собой цифровую КМДП БИС контроллера радиальных каналов.
Предназначена для организации радиально-магистрального межсистемного интерфейса по ГОСТ 18977-79 и магистрального параллельного интерфейса по ГОСТ 26765.51-86.
Микросхема применяется для обеспечения сопряжения цифровых систем и комплексов бортового оборудования перспективных летательных аппаратов (ЛА) по радиальным и магистральным каналам информационного обмена.

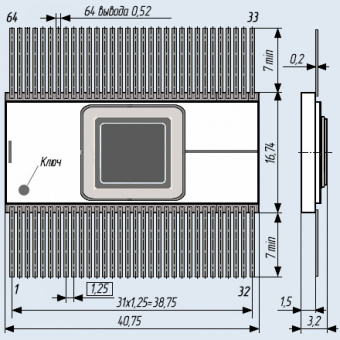

Выпускаются в 64-выводном плоском металлокерамическом прямоугольном корпусе с двухсторонним расположением выводов для монтажа на поверхность печатной платы.
Маркировка микросхемы и схема соединения электродов с выводами указывается на корпусе.
Тип корпуса: 4135.64-2.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» - АЕЯР.431290.528ТУ.

Микросхема 588ВГ8Т организована в виде ряда функциональных блоков:
● устройство управления адресным обменом;
● устройство управления прямым доступом;
● блок прерываний;
● блок управления;
● двунаправленный буферный формирователь;
● устройство управления выходными данными;
● приёмники последовательных кодов;
● передатчик последовательных кодов.

● Напряжение питания: 5,0 В ±10 %.
● Ток потребления, не более: 0,8 мА.
● Диапазон рабочих температур: от -60 до +125°С.

Расшифровка условного обозначения интегральной микросхемы специального назначения:
588ВГ8Т
● отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;
5 - цифра, указывает группу микросхемы по технологическому исполнению, где 5 - полупроводниковая микросхема;
88 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;
ВГ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ВГ - схемы вычислительных устройств: микроконтроллеры;
8 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку;
Т - буква указывает на тип корпуса в соответствии с ГОСТ 17467-88, где Т - корпус 4-го типа.
