АЛС340А1

АЛС340А1
Индикаторы знакосинтезирующие АЛС340А1, на основе соединения фосфид-арсенид-галлий, эпитаксиально-диффузионные.
Предназначены для визуальной индикации.
Индикаторы имеют 35 элементов (7 рядов по 5 элементов в ряду) и левую децимальную точку, излучающих свет при воздействии прямого тока.
Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку; а также буквы русского и латинского алфавитов и другие символы.
Выпускаются в пластмассовом корпусе.
Высота знака 9 мм.

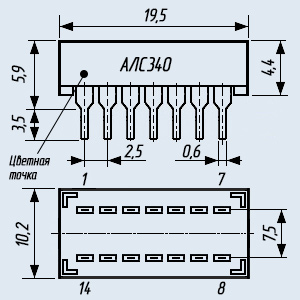

Тип корпуса: КИ5-4.
Масса прибора не более 3,5 г.
Климатическое исполнение: УХЛ.
Категория качества: «ОТК».
Технические условия: аА0.336.370ТУ.

Основные технические параметры знакосинтезирующего индикатора АЛС340А1:
• Цвет излучения (свечения): красный;
• Высота знаков: 9 мм;
• Сила света одного сегмента: 0,125 мкд;
• Постоянное прямое напряжение: не более 2,5 В при 10 мА;
• Допустимый разброс силы света между сегментами: не более 400 %;
• Максимальный импульсный ток: 200 мА;
• Максимально допустимое обратное постоянное напряжение: 4 В.

Расшифровка маркировки знакосинтезирующего индикатора:
АЛС340А1
А - буква, обозначающая исходный материал, из которого изготовлен индикатор и его категорию качества, где А - индикатор на основе соединений галлия категории качества «ОТК»;
Л - буква, определяющая группу или подкласс полупроводниковых приборов, где Л - излучающие оптоэлектронные приборы;
С - буква, указывающая, что индикатор представляет собой ряд или матрицу (сборку) излучающих диодов;
3 - цифра, обозначающая функциональное назначение, где 3 - полупроводниковый знакосинтезирующий индикатор;
40 - число, обозначающее порядковый номер разработки знакосинтезирующего индикатора;
А - буква, определяющая классификацию индикатора по параметрам, изготовленных по единому технологическому процессу;
1 - цифра, обозначающая модификацию приборов, приводящую к изменению его конструкции или электрических параметров.
