Д143-2000-0.5

Д143-2000-0.5
Диод Д143-2000-0.5 силовой, полупроводниковый, выпрямительный, низкочастотный, диффузионный, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 2000 А в электротехнических устройствах общего назначения.
Силовой диод Д143-2000-0.5 применяется в мощных промышленных преобразователях, в выпрямителях для тяговых подстанций, в электроприводах постоянного тока, в выпрямителях для электролиза и гальваники.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеет малый разброс параметров при последовательном и параллельном соединении диодов.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.
Охлаждение принудительное.
Тип корпуса: PD41.
Тип рекомендуемого охладителя: О143, О243, О343, ОМ103, ОМ104.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод силовой Д143-2000-0.5 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.

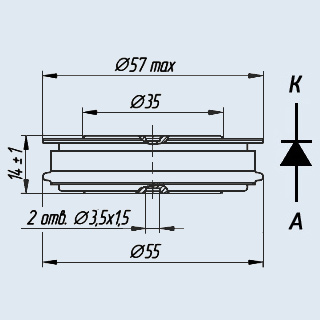

Габаритные размеры:
   - диаметр - 57 мм;
   - высота - 14,7 мм.
Масса диода не более 160 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.056ТУ.
Зарубежные аналоги силовых диодов типа Д143-2000: S1C451, S2C451, S3C451, S4C451, S5C451,DS1101SM01-DS1101SM10, DS2004SN10-DS2004SN24, A640PB, A640PC, A640PD, A640PE, A640PM, 2001PDK60, 2001PDK80, 2001PDK100, 2001PDK120, 2001PDK140, 2001PDK160.

Расшифровка маркировки силового диода:
Д143-2000-0.5
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
3 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
2000 - максимально допустимый средний прямой ток, А;
0.5 - класс по обратному повторяющемуся напряжению.
